Вы стоите перед стопкой бумаг с планами дома, а в голове - туман. Сколько нужно листов металлочерепицы? Хватит ли утеплителя? Не придется ли докупать стропила на полпути? Ошибка в расчетах стоит дорого: либо переплата за лишние материалы, либо простой бригады из-за их нехватки. Хорошая новость в том, что рассчитать крышу по чертежу может каждый, кто умеет пользоваться линейкой, калькулятором и знает пару базовых геометрических формул.
Главный секрет прост: сложную геометрию крыши нужно разбить на простые фигуры - прямоугольники и треугольники. В этой статье мы пройдем весь путь от анализа чертежа до итогового списка покупок, учитывая все нюансы, о которых часто забывают новички.
Подготовка к расчетам: что должно быть под рукой
Прежде чем брать в руки карандаш, убедитесь, что у вас есть правильная исходная информация. Многие совершают ошибку, используя эскизы от руки без точных размеров. Вам понадобятся:
- Чертеж или план дома с указанием внешних габаритов стен (длина и ширина).
- Сечение крыши (вид сбоку), где указан угол наклона скатов или высота конька.
- Толщина наружных стен. Это критически важно, так как свесы крыши опираются именно на край стены, а не на внутреннюю ось.
- Размеры вылетов карнизных свесов. Стандартный вылет составляет от 50 до 70 см. Если он не указан на чертеже, возьмите 60 см как безопасное среднее значение.
Если у вас нет готового чертежа с углами, но есть желаемая высота конька, угол наклона можно найти через арктангенс (функцию atan в инженерном калькуляторе): угол = arctan(высота / половина ширины). Для большинства регионов России оптимальным считается угол от 30° до 45°. При меньшем угле снег будет скапливаться, при большем - увеличится расход материалов и ветровая нагрузка.
Этап 1: Расчет площади скатов
Это основа всего. Площадь определяет количество кровельного покрытия, гидроизоляции и утеплителя. Давайте разберем два самых популярных типа крыш.
Двускатная (щипцовая) крыша
Представьте, что вы смотрите на дом сверху. Крыша состоит из двух одинаковых прямоугольников. Чтобы найти площадь одного ската, нам нужна его длина и ширина.
- Определяем длину ската. Это расстояние от карниза до конька по скосу. Если известна половина ширины дома (A) и угол наклона (α), то длина ската (L) равна:
L = A / cos(α). - Определяем ширину ската. Это длина дома плюс два вылета свесов спереди и сзади.
Ширина = Длина_дома + 2 * Вылет_свеса. - Считаем площадь.
Площадь_одного_ската = L * Ширина. - Общая площадь. Умножаем результат на 2.
Пример: Дом 10x8 метров. Стены толщиной 0.5 м. Половина ширины дома (по внешнему краю) = 4 м. Угол наклона 35°. Вылет свеса 0.6 м.
Длина ската = 4 / cos(35°) ≈ 4 / 0.819 ≈ 4.88 м.
Ширина ската = 10 + 0.6 + 0.6 = 11.2 м.
Площадь одного ската = 4.88 * 11.2 ≈ 54.66 м².
Общая площадь = 54.66 * 2 = 109.32 м².
Вальмовая (четырёхскатная) крыша
Здесь сложнее. Два основных ската имеют форму трапеции, а два боковых - форму треугольника (вальмы). Разбиваем их на части.
- Трапеции (боковые скаты). Верхнее основание - это конек. Нижнее основание - длина дома плюс свесы. Высота трапеции - это та самая длина ската, которую мы считали выше (L).
- Треугольники (вальмы). Основание - ширина дома плюс свесы. Высота - снова длина ската (L).
Формула площади трапеции: (Верхнее_основание + Нижнее_основание) / 2 * Высота.
Формула площади треугольника: Основание * Высота / 2.
Сложите площади двух трапеций и двух треугольников, чтобы получить общую площадь кровли.
Этап 2: Расчет материалов с учетом потерь
Никогда не покупайте материалы «впритык». При резке всегда образуются отходы. Коэффициент запаса зависит от сложности крыши и типа материала.
| Тип крыши | Металлочерепица/Профлист | Гибкая черепица | Фальцевая кровля |
|---|---|---|---|
| Двускатная (простая) | 10-15% | 10% | 5-10% |
| Вальмовая | 15-20% | 15% | 10-15% |
| Сложная (мансарды, слуховые окна) | 20-30% | 20-25% | 15-20% |
Расчет металлочерепицы: Листы обычно имеют эффективную ширину около 1.1 м (при общей ширине 1.18 м). Делим ширину ската на эффективную ширину листа и округляем вверх до целого числа. Затем умножаем на количество рядов по длине ската. Не забудьте добавить запас на перехлесты и обрезку.
Расчет мягкой черепицы: Продается упаковками. Одна упаковка покрывает примерно 2.8-3.2 м² полезной площади (зависит от бренда, например, Shinglas или Tekdoc). Делим общую площадь ската на площадь одной упаковки и добавляем 10% на подрезку вокруг труб и вентиляционных шахт.
Этап 3: Расчет стропильной системы
Стропила держат всю конструкцию. Здесь важна не только площадь, но и шаг установки. Стандартный шаг стропил - 60 см или 1 метр. Шаг 60 см позволяет использовать стандартные плиты минеральной ваты (шириной 58-60 см) без дополнительных распорок.
- Количество стропил. Делим длину нижнего основания ската на шаг установки. Например, если ширина дома 8 м, а шаг 0.6 м:
8 / 0.6 = 13.3. Округляем до 14 стропил на один скат. Для двускатной крыши умножаем на 2 = 28 стропил. - Длина бруса. Используйте ту же длину ската (L), что и при расчете площади, но добавьте 30-40 см на мауэрлат (опору внизу) и фронтоны (если требуется).
- Сечение бруса. Для шага 60 см и пролета до 6 м обычно достаточно бруса 50x150 мм или 50x200 мм. Для больших пролетов нужен расчет несущей способности, но в бытовых условиях чаще берут 50x200 мм для надежности.
Этап 4: Коньковый элемент и обрешетка
Конек защищает стык скатов. Его длина равна длине конькового прогона. Для двускатной крыши это просто длина дома минус толщина фронтонов (или длина конька на чертеже). Купите конек с запасом 10% на торцевые элементы.
Обрешетка: Для металлочерепицы используется разреженная обрешетка с шагом 350 мм (под волну профиля). Для мягкой черепицы - сплошная обрешетка из влагостойкой фанеры (OSB) толщиной 9-12 мм. Площадь обрешетки берется равной площади скатов.
Частые ошибки при расчете
Даже опытные строители иногда упускают детали. Проверьте себя по этому чек-листу:
- Забытые ендовы. Если у крыши есть внутренние углы (стыки скатов), нужны специальные ендовые листы. Их длина складывается из всех внутренних углов.
- Снеговые нагрузки. В Нижегородской области и большинстве регионов РФ снеговая нагрузка высокая. Убедитесь, что угол наклона и сечение стропил соответствуют СНиП 2.01.07-85 «Нагрузки и воздействия».
- Вентиляция. Не забывайте про коньковый вентканал и карнизные продухи. Без них конденсат разрушит утеплитель и дерево за пару лет.
- Откосы и фронтонные свесы. Они требуют дополнительной обработки краев и часто забываются в смете.

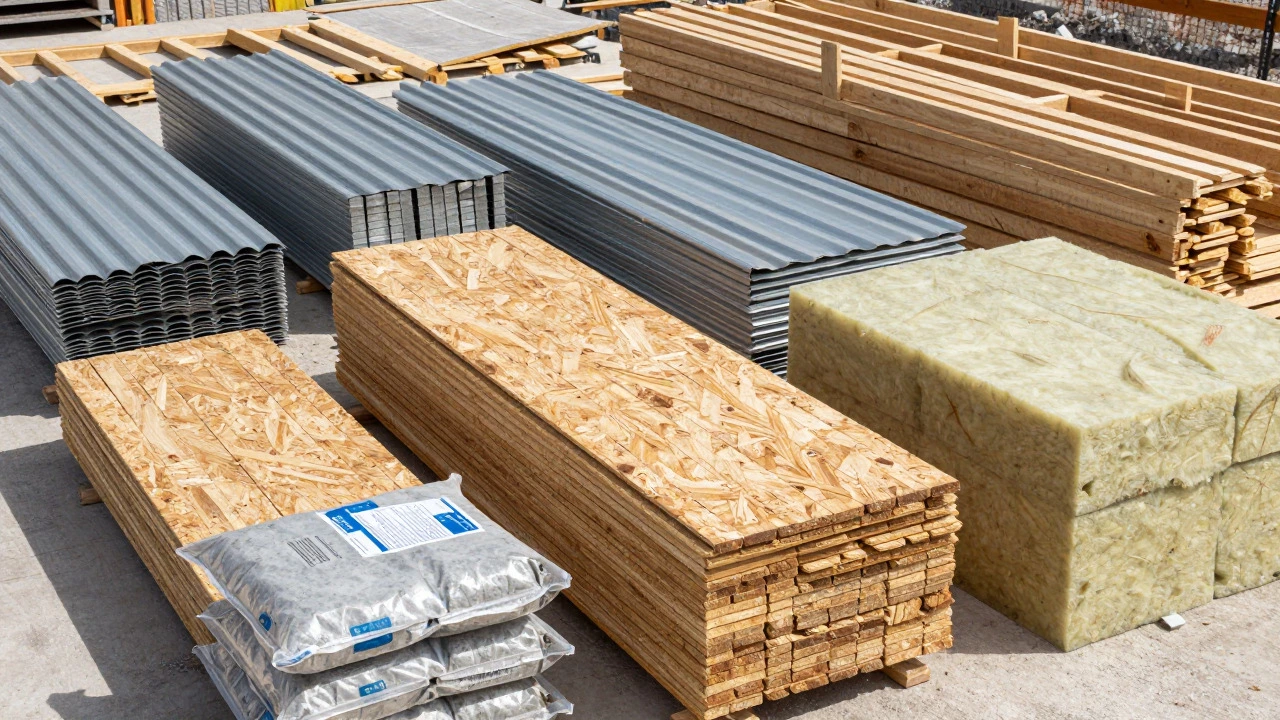

Итоговый чек-лист покупок
Когда все расчеты сделаны, составьте список:
- Кровельный материал (листы/упаковки) + 15% запас.
- Стропильный брус (количество штук * длина).
- Мауэрлат (брус 150x150 мм по периметру дома).
- Обрешетка (доска 25x100 мм или фанера OSB).
- Гидроизоляция (рулонная мембрана, площадь = площадь скатов + 10%).
- Утеплитель (минвата, площадь = площадь скатов, толщина 150-200 мм).
- Крепеж: саморезы по дереву, кровельные саморезы с EPDM-прокладками, гвозди.
- Конек, карнизные и фронтонные планки, ендовы.
Правильный расчет экономит не только деньги, но и нервы. Лучше потратить вечер на подсчеты, чем платить рабочим за простой или покупать дорогие материалы в розницу посреди стройки.
Какой угол наклона крыши самый экономичный?
Самым экономичным считается угол от 20° до 30°. При таком наклоне расходуется меньше кровельного материала и стропил. Однако для регионов с большим количеством снега (как средняя полоса России) рекомендуется угол не менее 35°, чтобы снег соскальзывал самостоятельно и не перегружал конструкцию.
Как учесть мансардные окна в расчете площади?
При покупке кровельного материала площадь окон вычитать не нужно, так как вокруг них приходится делать сложную обрезку, что увеличивает процент отходов. А вот при расчете утеплителя и гидроизоляции площадь окон можно вычесть, но лучше оставить небольшой запас на обработку примыканий.
Что такое коэффициент запаса и зачем он нужен?
Коэффициент запаса - это процент материалов, который покупают сверх расчетной площади. Он нужен для компенсации ошибок при резке, брака листов и необходимости создания перехлестов. Для простых двускатных крыш достаточно 10-15%, для сложных форм - до 30%.
Можно ли рассчитать крышу без чертежа?
Да, если дом уже построен или есть точные размеры фундамента. Замерьте внешние стороны стен, определите желаемый угол наклона или высоту конька, и используйте приведенные выше формулы. Главное - точно знать толщину стен и размер вылетов свесов.
Какое сечение бруса выбрать для стропил?
Для частных домов с шагом стропил 60 см и пролетом до 6 метров оптимально подходит брус сечением 50x150 мм или 50x200 мм. Если пролет больше 6 метров или снеговая нагрузка высока, рекомендуется использовать брус 50x200 мм или 100x200 мм, либо уменьшить шаг установки стропил до 40-50 см.
