Уклон крыши 4:12: что это значит и как рассчитать

Вы когда-нибудь смотрели на чертеж дома или инструкцию к материалу для кровли и видели цифры вроде «4:12» или «4/12»? Многие начинающие застройщики в России путают этот формат с градусами. Кажется, что если написано «4», то это какой-то крутой уклон, а «12» - длина стропил. На самом деле все проще и логичнее. Уклон крыши 4:12 - это стандартный способ обозначения крутизны ската, где цифра означает вертикальный подъем на каждые 12 единиц горизонтального расстояния. Понимание этой пропорции критически важно: от нее зависит выбор материала, нагрузка на снег и даже стоимость монтажа стропильной системы.

Почему используется формат 4:12?

Этот формат пришел из американской строительной практики, но прочно вошел в международные стандарты и многие инструкции производителей. Почему не просто написать «18 градусов»? Потому что плотникам и строителям удобнее работать с линейкой и уровнем, чем с транспортиром. Если вы приложите уровень к стене так, чтобы он показывал ровно 12 дюймов (или сантиметров) горизонтали, а затем поднимете его конец на 4 деления вверх, вы получите нужный угол. Это исключает ошибки округления и делает разметку быстрой.

Важно понимать разницу между уклоном и углом наклона. Уклон - это отношение двух сторон прямоугольного треугольника (противолежащего катета к прилежащему). Градусы же измеряют сам угол. Для большинства строительных задач эти понятия взаимозаменяемы, но математически они разные. Например, уклон 1:1 равен 45 градусам, а уклон 1:2 - примерно 26,5 градусам. Формат 4:12 находится в категории «покатых» или «средних» крыш. Он достаточно крут, чтобы снег и вода не задерживались надолго, но не настолько крут, чтобы требовать сложных лесов для монтажа.

Как перевести уклон 4:12 в градусы и проценты

Если вам нужно согласовать проект с архитектором, который привык к градусам, или заказать материалы, где указан процент, вот простая формула. Чтобы получить градусы, используйте арктангенс отношения 4 к 12. В калькуляторе это будет выглядеть как `atan(4/12)`. Результат - примерно 18,43 градуса. Округляем до 18,5 градусов для простоты расчетов на объекте.

Для процентов ситуация еще проще. Делим 4 на 12 и умножаем на 100. Получаем 33,3%. Этот показатель часто используют инженеры при расчете нагрузок на несущие стены. Запомните правило: если производитель говорит о минимальном уклоне 10%, ваша крыша 4:12 (33%) подходит с большим запасом. Но если требуется уклон 40% (что равно примерно 21,8 градусам), то ваш вариант уже может быть недостаточным для некоторых типов мягкой черепицы без дополнительной гидроизоляции.

Какие материалы подходят для уклона 4:12

Не каждый кровельный материал дружит с пологими скатами. Вода должна стекать быстро, иначе она затечет под стыки. Давайте разберем популярные варианты для угла ~18,5 градусов:

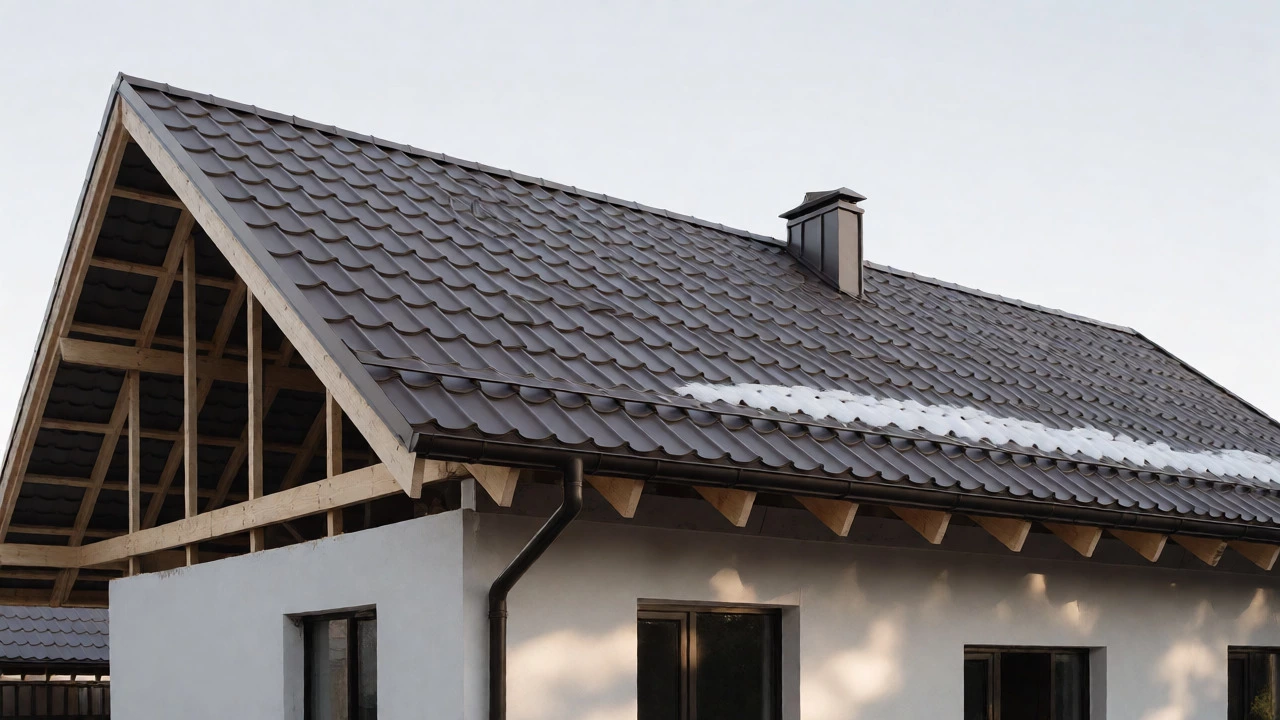

• Металлочерепица: Идеально ложится. Производители обычно допускают монтаж при уклоне от 12-14 градусов. Ваш вариант безопасен. Главное - правильно смонтировать конек и ендовы.
• Профнастил: Также отлично работает. Здесь важна высота волны. Для уклона 4:12 лучше брать профлист с высотой гофры от 20 мм (например, НС-20 или С-21). Мелкая волна (С-8) на таком угле может пропускать воду при боковом ветре.
• Ондулин: Один из лучших вариантов для этого уклона. Материал легкий, гибкий, и производители гарантируют герметичность стыков даже при малых углах. Монтаж требует внимательности к нахлестам, но результат надежен.

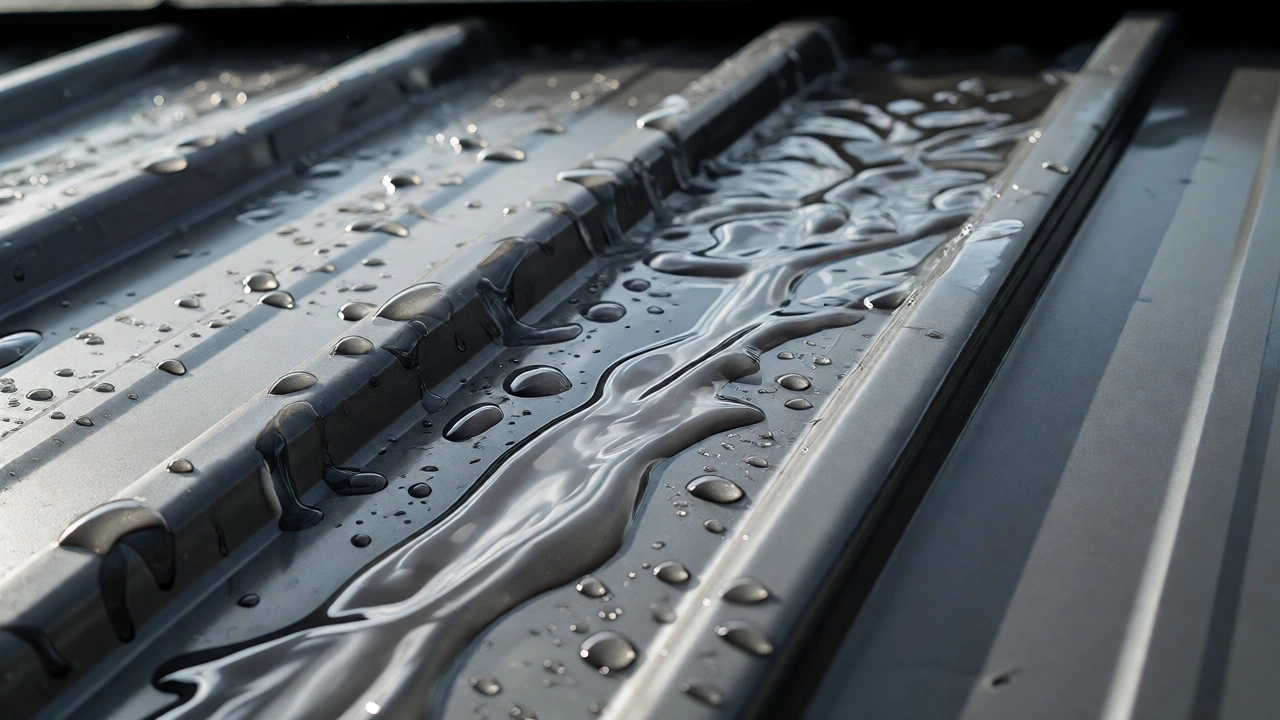

• Фальцевая кровля: Классика для средней полосы России. Уклон 4:12 считается оптимальным для стоячего фальца. Система получается очень долговечной и эстетичной, но требует квалифицированных мастеров.
• Шифер: Асбестоцементные листы можно класть при таком угле, но есть нюанс. При уклоне менее 20 градусов риск протечек через стыки растет. Нужно увеличивать нахлест листов друг на друга минимум на 200 мм и тщательно обрабатывать стыки герметиком.

А вот что точно не стоит делать - использовать обычную рубероидную мастику или дешевую рулонную гидроизоляцию без серьезного основания. На уклоне 18 градусов вода течет недостаточно быстро, чтобы самоочищать поверхность, и грязь забивает стыки. Если очень хочется мягкую кровлю, выбирайте современные битумные мембраны с усиленным армированием.

Расчет нагрузки снега и ветра

В Нижнем Новгороде и многих регионах Центральной России снег - главный враг крыши. Уклон напрямую влияет на снеговую нагрузку. Чем круче крыша, тем меньше снега на ней остается. Крыша 4:12 относится к категории, где снег задерживается частично. Коэффициент перехода от веса снегового покрова земли к нагрузке на кровлю здесь составляет примерно 0,7-0,8. Это значит, что если в вашем регионе норма снега 150 кг/м², то на крышу давит около 110-120 кг/м².

Это средняя нагрузка. Она не требует сверхмощных стропил, как на плоских крышах, но и легкими балками тут не обойтись. Стандартное сечение доски 50х150 мм или 50х200 мм с шагом 600 мм обычно справляется. Однако всегда проверяйте местные строительные нормы (СП 20.13330). В снежных районах (Урал, Сибирь) даже такой уклон потребует усиления обрешетки или увеличения сечения стропил.

Ветровая нагрузка тоже меняется. Пологие крыши паруснее? Не совсем. Наоборот, очень крутые крыши ловят больше ветра на верхнюю часть, создавая отрывную силу. Уклон 4:12 - это золотая середина. Он хорошо держит ветер, не создавая экстремальных перегрузок на карнизные свесы. Но помните про карнизы: при сильных порывах ветра снизу они могут отрываться. Надежно крепите обрешету и контробрешетку.

Практические советы по монтажу

Когда вы решаете строить дом с крышей 4:12, учитывайте несколько практических моментов, которые сэкономят деньги и нервы.

1. Разметка стропил. Используйте угольник с отметками 12 и 4. Это быстрее, чем считать синусы и косинусы. Отступите от края доски 12 см, поставьте точку, отступите вверх 4 см, соедините линией. Подпилите доску по этой линии - у вас готовый шаблон для всех стропил.
2. Длина ската. Помните, что реальная длина стропила больше горизонтальной проекции. Для уклона 4:12 коэффициент удлинения равен корню из (4² + 12²), деленному на 12. Это примерно 1,054. То есть к длине проекции прибавляйте всего 5,4%. Ошибка небольшая, но при большой площади дома это лишние метры древесины.
3. Вентиляция. На пологих крышах хуже работает естественная тяга воздуха под кровлей. Обязательно устраивайте продухи в карнизах и коньковую вентиляцию. Без них утеплитель намокнет, а деревянные элементы начнут гнить. Расстояние между контробрешеткой и обрешеткой должно обеспечивать зазор минимум 40-50 мм.
4. Безопасность работ. Хотя уклон 18 градусов кажется пологим, ходить по нему опасно, особенно по мокрой металлочерепице. Используйте страховочные тросы и трапы. Не пытайтесь переносить длинные листы металла в одиночку - ветер подхватывает их как парус.

Еще один важный аспект - водоотвод. Желоба и водосточные трубы должны иметь правильный уклон. Сам желоб должен быть установлен с небольшим наклоном к воронке (обычно 2-3%). При общей крутизне крыши 4:12 убедитесь, что диаметр труб рассчитан на объем воды, который стекает с такой площади. Часто ошибаются, ставя слишком тонкие трубы, и во время ливня вода переливается через край.

Частые ошибки при выборе уклона

Главная ошибка - игнорировать требования производителя материалов. Вы можете захотеть красивую натуральную черепицу, а она требует минимального уклона 20-25 градусов. Тогда придется либо менять дизайн крыши, добавляя более крутые скаты, либо менять материал. Второе дешевле и проще.

Вторая ошибка - экономия на высоте конька. Некоторые думают: «Зачем делать высокий конек, если уклон маленький?» Но именно высота конька определяет, сколько полезного пространства будет на чердаке или мансарде. При уклоне 4:12 мансардный этаж получается довольно низким. Если вы планируете жить под крышей, возможно, стоит увеличить уклон до 6:12 или 8:12, пожертвовав расходом материала ради комфорта.

Третья ошибка - неправильный расчет количества материала. Из-за того, что реальный скат длиннее проекции, вам понадобится на 5-6% больше листов или пачек черепицы, чем вы насчитали по плану этажа. Всегда берите материал с запасом 10-15% на подрезку и бой.
