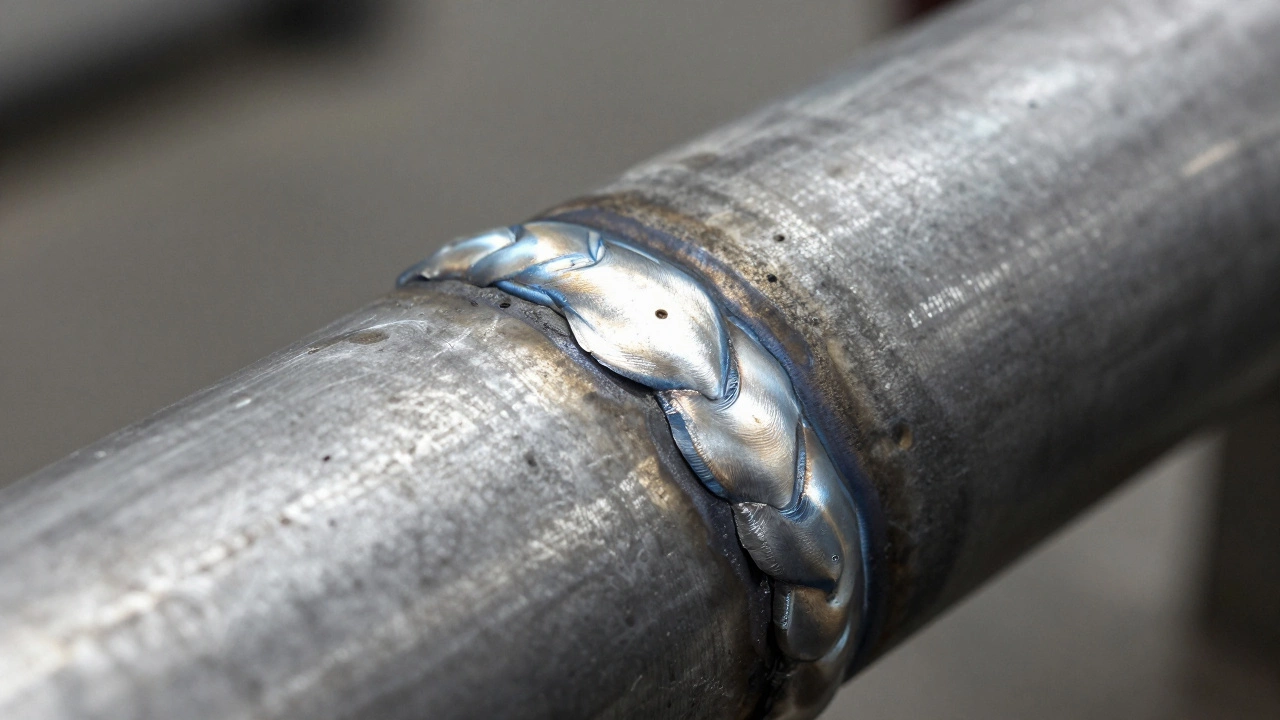

Вы только что закончили сваривать трубу или каркас, отшлифовали шлак и с удовлетворением смотрите на результат. Но стоит присмотреться внимательнее - и становится не по себе. Шов неровный, местами проваливается, а рядом видны мелкие поры. Это классический пример того, что считается плохой сваркой. В профессиональной среде такой шов просто не примут при приемке, а в быту он может привести к разгерметизации бака или обрушению конструкции под нагрузкой.
Плохая сварка - это не просто эстетический брак. Это нарушение целостности металла, которое снижает прочность соединения в разы. Понимание того, какие именно дефекты делают шов «негодным», поможет вам сразу увидеть проблему и исправить её, не дожидаясь катастрофы.
Внешние признаки брака: что видно невооруженным глазом
Первый этап оценки качества - визуальный осмотр. Даже без микроскопа можно определить около 80% всех дефектов. Если вы видите одно из следующего, шов требует переделки.
- Неровная ширина шва: Ширина валика должна быть постоянной. Резкие расширения или сужения говорят о нестабильной скорости движения горелки или электрода.
- Высокая наплавка: Если шов сильно возвышается над поверхностью детали, это лишний расход материала и концентрация напряжений. Идеальный шов должен плавно переходить в основной металл.
- Непроплавление кромок: Самый опасный внешний дефект. Если металл по краям стыка не расплавился и не соединился с основным металлом, соединение держится лишь за счет поверхностного слоя. При первой же серьезной нагрузке оно разойдется.
- Подрезы: Это канавки вдоль края шва, где основной металл был расплавлен, но не заполнен новым материалом. Они действуют как концентраторы напряжения, запускающие усталостные трещины.
Обратите внимание на цвет шва. Для нержавеющей стали синий или темно-коричневый цвет указывает на перегрев и потерю коррозионной стойкости. Для углеродистых сталей черный окисный налет допустим, но его легко снять щеткой, тогда как структурные изменения внутри металла уже необратимы.
Скрытые дефекты: враги внутри металла
Иногда шов выглядит идеально гладким, но внутри него скрываются разрушительные процессы. Эти дефекты невозможно увидеть без рентгена, ультразвука или хотя бы простукивания молотком (если звук глухой - бить тревогу).
| Дефект | Причина возникновения | Опасность |
|---|---|---|
| Трещины | Быстрое охлаждение, высокий уровень водорода, перенапряжение | Критическая. Мгновенное разрушение конструкции. |
| Поры | Влага на электродах, грязь на металле, сквозняк | Снижение площади сечения шва, риск коррозии внутри. |
| Шлаковые включения | Недостаточная очистка между проходами, малый угол наклона электрода | Локальное ослабление прочности, концентраторы напряжений. |
| Непровар | Малый ток, большая скорость сварки, неправильная подготовка стыка | Фактическое отсутствие соединения в корне шва. |
Трещины - самый страшный враг сварщика. Они делятся на горячие (возникают при кристаллизации) и холодные (появляются позже из-за внутренних напряжений). Если вы заметили даже микротрещину, шов нужно полностью вырезать и варить заново. Никакая зачистка здесь не поможет.
Почему возникает плохая сварка: ошибки новичков и профи
Чаще всего брак происходит не из-за плохого оборудования, а из-за нарушения технологии. Давайте разберем три главные причины, которые превращают хороший металл в хрупкую конструкцию.
1. Неправильный выбор тока и напряжения
Это база. Слишком слабый ток приводит к непроплаву и холодным соединениям. Слишком сильный ток вызывает прожоги (дыры в металле), чрезмерную разбрызгивание и глубокое проплавление, которое может изменить структуру металла. Для электрода диаметром 3 мм оптимальный ток обычно составляет 70-90 А. Отклонение более чем на 15% почти гарантированно даст дефект.
2. Грязный металл
Ржавчина, масло, краска и влага - главные источники пор. Газы, выделяющиеся при горении этих загрязнений, остаются в жидком металле в виде пузырьков. Перед сваркой обязательно очищайте зону шва металлической щеткой до блеска. Если вы варите мокрый металл после дождя, вы автоматически получаете пористый шов.
3. Отсутствие предварительного подогрева
Для толстых металлов (более 10 мм) или высокоуглеродистых сталей требуется подогрев перед сваркой. Без него металл остывает слишком быстро, становясь хрупким и склонным к образованию трещин. Пренебрежение этим правилом - частая причина аварий в трубопроводах и несущих конструкциях.
Как проверить качество шва самостоятельно
Если у вас нет доступа к промышленному контролю (ультразвук, магнитопорошковый метод), используйте эти простые методы, доступные в гараже или мастерской:
- Визуальный контроль (ВИК): Используйте лупу с увеличением 5-10 крат. Осмотрите шов под хорошим светом. Ищите раковины, подрезы и трещины.
- Простукивание: Легко постучите медным или резиновым молотком по шву. Звук должен быть звонким и равномерным. Глухой стук указывает на расслоение или крупные поры.
- Измерение штангенциркулем: Проверьте высоту и ширину шва. Они должны соответствовать чертежу или нормам ГОСТ. Например, для таврового соединения высота шва обычно равна толщине полки балки минус 1-2 мм.
- Герметичность: Для сосудов и труб используйте мыльный раствор. Напор воздуха внутрь емкости покажет пузырьками место утечки, если есть свищи или поры, выходящие на поверхность.
Нормативная база: когда шов считается браком по ГОСТ
В России качество сварки регулируется стандартами ГОСТ. Ключевым документом является ГОСТ 14771-76, который определяет классы швов. Класс шва зависит от ответственности конструкции:
- Класс 1 и 2: Для ответственных конструкций (мосты, подъемные краны, сосуды высокого давления). Здесь недопустимы любые трещины, непровары и значительные поры. Контроль обязателен методом радиографии или ультразвука.
- Класс 3 и 4: Для менее ответственных конструкций (фермы зданий, ограждения). Допускаются небольшие поверхностные дефекты, которые не влияют на общую прочность.
- Класс 5: Для временных конструкций или элементов, не несущих нагрузки. Требования минимальны.
Если вы делаете работу на заказ или для сдачи объекта, всегда уточняйте класс шва. Сварка водопроводной трубы в частном доме и газопровода под давлением требуют совершенно разного подхода к качеству.
Как исправить плохую сварку
Увидели брак? Не пытайтесь «заварить» дефект сверху. Это создаст еще большую концентрацию напряжений. Единственный правильный путь:
- Удалите дефектный участок. Используйте болгарку или электродуговой резак, чтобы вырезать часть шва вместе с дефектом.
- Подготовьте новый стык. Зачистите металл до чистого состояния.
- Проверьте параметры сварки. Убедитесь, что ток, напряжение и диаметр электрода подходят для толщины металла.
- Выполните сварку заново, соблюдая технологию (скорость движения, угол наклона, длина дуги).
Запомните: один качественный шов лучше трех переделанных. Экономия времени на этапе подготовки часто оборачивается двойными затратами на исправление ошибок.
Какие дефекты сварки являются критическими?
Критическими считаются трещины (горячие и холодные), непровары и неполное сплавление. Эти дефекты резко снижают несущую способность соединения и могут привести к внезапному разрушению конструкции под нагрузкой. Их наличие всегда требует полного удаления шва и повторной сварки.
Почему в сварном шве появляются поры?
Поры возникают из-за попадания газов в расплавленный металл. Основные причины: влага на электродах или основном металле, ржавчина, масло, краска, а также сильные сквозняки, сдувающие защитный флюс или газ. Чтобы избежать пор, тщательно очищайте металл и храните электроды в сухом месте.
Как понять, что шов недостаточно проварен?
Непровар часто виден визуально как неровная линия в корне шва или отсутствие сплавления по краям. Также признаком может служить слабое проникновение дуги. Если шов кажется «поверхностным» и легко отделяется при попытке согнуть образец, скорее всего, имеет место непровар. Для точной диагностики используют ультразвук или рентген.
Можно ли варить по ржавому металлу?
Варить по сильной ржавчине нельзя. Ржавчина содержит влагу и оксиды железа, которые приводят к образованию пор и ослаблению шва. Минимальная подготовка включает удаление рыхлой ржавчины металлической щеткой или шлифмашиной до появления металлического блеска в зоне шва и по 10-20 мм в стороны.
Что делать, если шов треснул после охлаждения?
Холодные трещины указывают на высокие внутренние напряжения или высокое содержание водорода. Такой шов непригоден. Необходимо полностью вырезать дефектный участок, очистить его, возможно, провести предварительный подогрев детали и выполнить сварку заново, используя электроды с низким содержанием водорода.
