Вы стоите перед чертежом будущего дома 10 на 12 метров и понимаете, что самая большая ошибка здесь - это не пересчитать количество бетона. Это неправильно рассчитать арматуру. Бетон держит сжатие, но он хрупок при растяжении. Если вы купите слишком тонкий прут или возьмете его с запасом «на глаз», через пять лет в стенах могут пойти трещины. А если возьмете слишком много - просто выбросите деньги на ветер, так как излишки металла только усложнят бетонирование.
В этой статье мы разберем точные цифры. Сколько нужно метража, какой диаметр брать и как связать каркас, чтобы дом простоял десятилетиями. Мы опираемся на актуальные нормы СП 63.13330 (Бetonные и железобетонные конструкции) и реальный опыт строительства в условиях средней полосы России.
Какой тип фундамента выберете?
Для дома площадью 120 квадратных метров (10х12 м) чаще всего используют два типа оснований: ленточный или плитный. Свайно-винтовой вариант требует меньше металла, но там своя специфика, а монолитная плита - это максимум надежности и, соответственно, расхода материалов.
| Тип фундамента | Глубина заложения / Толщина | Общий периметр / Площадь | Примерный расход арматуры (т) | Сложность работ |
|---|---|---|---|---|
| Ленточный мелкозаглубленный | 0.5 - 0.8 м | 44 м (периметр) | 0.8 - 1.2 т | Средняя |
| Ленточный глубокий | 1.5 - 2.0 м | 44 м (периметр) | 1.5 - 2.5 т | Высокая |
| Плитный | 0.3 - 0.4 м | 120 кв. м | 2.5 - 4.0 т | Высокая |
Давайте посчитаем каждый вариант подробно, чтобы вы могли выбрать свой сценарий.
Расчет арматуры для ленточного фундамента
Ленточный фундамент - это самый популярный выбор для частных домов. Представьте себе замкнутый контур по периметру дома плюс внутренние ленты под несущими стенами. Для дома 10 на 12 метров внешний периметр составляет 44 метра ((10+12)*2).
Если у вас есть внутренние перегородки из кирпича или блоков, которые тоже передают нагрузку, их длина добавляется к общему метражу ленты. Допустим, у вас одна внутренняя стена длиной 10 метров. Тогда общая длина ленты = 54 метра.
Выбор диаметра прутка
Здесь действует простое правило из строительных норм:
- Арматура A500C диаметром 12 мм используется для стен высотой до 1 метра. Это стандарт для большинства двухэтажных деревянных или каркасных домов.
- Арматура диаметром 14-16 мм нужна, если стены выше метра или если дом кирпичный/бетонный (тяжелый).
Для легкого дома (каркас, СИП-панели, брус) хватит 12 мм. Для тяжелого (кирпич, газобетон в два этажа) берите 14 мм. Не экономьте на классе стали - нужен именно класс A500C (рифленая), гладкая арматура (А240) используется только для хомутов.
Схема армирования
Стандартный каркас состоит из четырех продольных прутков (два сверху, два снизу). Почему четыре? Потому что минимальное расстояние от края бетона до арматуры должно быть 5 см. Если ширина вашей ленты 40 см, то между верхним и нижним рядом остается 30 см. В такой пролет удобно разместить два прутка в каждом ряду.
- Продольная арматура: 4 прутка вдоль всей длины ленты.
- Вертикальные стержни: соединяют верхний и нижний ряды. Шаг установки - обычно 50-60 см.
- Горизонтальные хомуты: скрепляют вертикальные стержни. Часто используют более тонкую гладкую арматуру диаметром 6-8 мм.
Формула расчета метража
Допустим, у нас лента шириной 40 см, высотой 80 см (мелкозаглубленная). Длина ленты 54 метра.
1. Продольная арматура (12 мм): 54 м * 4 прутка = 216 метров.
2. Вертикальные стержни (12 мм): Шаг 50 см. Количество стоек = 54 м / 0.5 м = 108 штук. Высота стойки = высота ленты - защитный слой (по 5 см сверху и снизу) = 0.8 м - 0.1 м = 0.7 м. Общая длина = 108 * 0.7 = 75.6 метров.
3. Горизонтальные хомуты (6-8 мм): Ширина хомута = ширина ленты - 10 см (защитный слой) = 0.4 - 0.1 = 0.3 м. Периметр одного хомута (прямоугольник 0.3м на 0.7м) = (0.3 + 0.7) * 2 = 2 метра. Количество хомутов = 108 штук (по одному на каждую вертикальную стойку, но часто делают двойной хомут). Общая длина = 108 * 2 = 216 метров.
Итого для ленточного фундамента: Арматура 12 мм: 216 + 75.6 = 291.6 метров. Арматура 6-8 мм: 216 метров.
Не забудьте добавить 10% на стыки и обрезки. Итоговый заказ: около 320 метров арматуры 12 мм и 240 метров арматуры 6-8 мм.

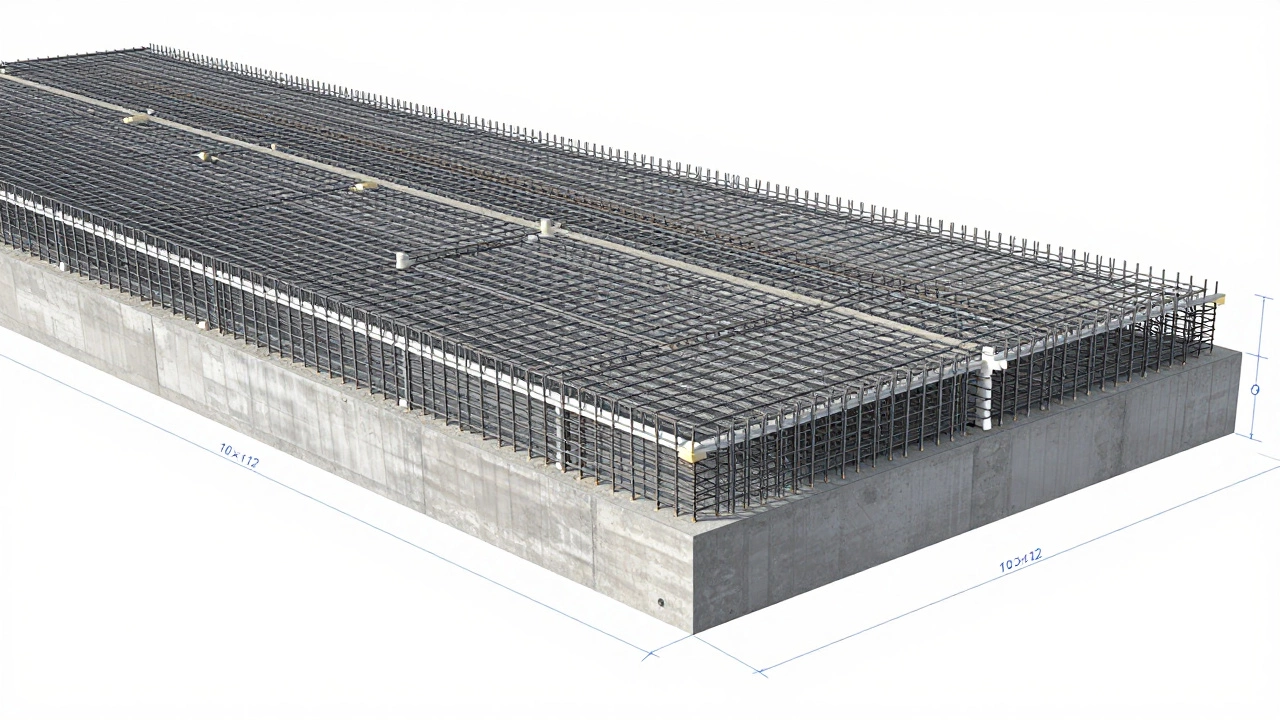

Расчет арматуры для плитного фундамента
Плита 10 на 12 метров - это серьезная конструкция. Она работает как единое целое, поэтому здесь требуется двухслойная сетка. Арматурная решетка делается из тех же прутков 12-14 мм.
Шаг ячейки сетки
Норма СП рекомендует шаг армирования для плит толщиной до 1.5 метра составлять не более 20-30 см. Чем толще плита и больше нагрузка, тем мельче шаг. Для частного дома стандарт - 20 см.
Подсчет количества прутков
Представим, что мы кладем сетку с шагом 20 см по всей площади 10х12 м.
По длине 12 метров: Количество прутков = 12 м / 0.2 м + 1 (крайний) = 61 пруток длиной 10 метров. Общая длина = 61 * 10 = 610 метров.
По ширине 10 метров: Количество прутков = 10 м / 0.2 м + 1 = 51 пруток длиной 12 метров. Общая длина = 51 * 12 = 612 метров.
Это один слой. У нас два слоя (верхний и нижний). Итого: (610 + 612) * 2 = 2444 метра арматуры 12-14 мм.
Грибки (стойки): Чтобы разделить верхнюю и нижнюю сетку, нужны вертикальные опоры («грибки»). Их ставят в каждой точке пересечения или через одну. При шаге 20 см точек пересечения будет примерно 61 * 51 = 3100 штук. Обычно берут арматуру 10-12 мм, длина грибка равна толщине плиты минус защитный слой (например, 30 см).
Объем работ здесь колоссальный. Поэтому для плит часто используют вязальную проволоку и готовые решетки, либо нанимают бригаду, так как вручную связать 3000 узлов очень долго.

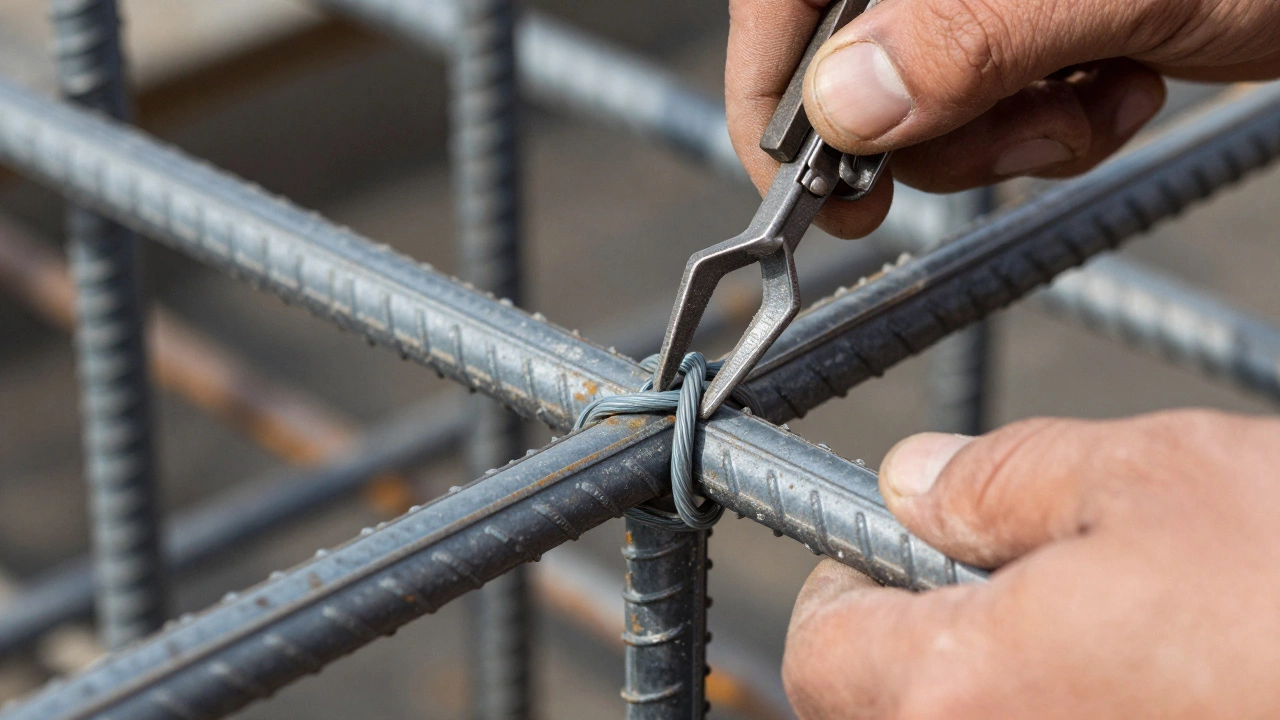

Как правильно вязать арматуру?
Сварка арматуры для фундамента запрещена! При сварке металл теряет свои свойства в зоне нагрева, и там появляются микротрещины. Фундамент должен работать на растяжение, а сварной шов - слабое место.
Используйте вязальную проволоку (стальную оцинкованную, диаметр 1.2-1.4 мм) или специальные пластиковые фиксаторы (для плит). Инструменты:
- Вязальный крючок: простой инструмент, который вкручивается в дрель. Экономит время в разы.
- Пистолет для вязания: дорогой, но ускоряет работу в 5-10 раз. Окупается, если вяжете большой объем.
Важно: узел должен быть туго затянут, но не перебит. Проволока должна обхватывать пересечение прутков минимум на 180 градусов, лучше на 360.
Частые ошибки при расчете
Многие строители забывают про углы. В углах дома продольная арматура не просто пересекается, она гнется П-образно или Г-образно. Простое скрещивание прутков в углу недопустимо - угол может рассыпаться под нагрузкой. Используйте специальные гнутые элементы или перекрывайте прутки с нахлестом минимум 40 диаметров (для 12 мм это 48 см).
Еще одна ошибка - игнорирование защитного слоя. Если положить арматуру прямо на землю или вплотную к опалубке, она начнет ржаветь сразу после контакта с влагой. Ржавчина расширяется и разрушает бетон. Всегда используйте пластиковые подкладки (подставки) толщиной 3-5 см.
Экономия без потери качества
Хотите сэкономить? Купите арматуру в виде длинномерных прутков (11-12 метров), а не коротких кусков. Вы сократите количество стыков и отходов. Также рассмотрите возможность использования композитной арматуры (стеклопластик). Она легче, не ржавеет и дешевле стальной. Но! Для тяжелых кирпичных домов стеклопластик подходит хуже, так как он менее пластичен. Для легких домов и плитных фундаментов - отличный вариант.
Можно ли использовать арматуру диаметром 10 мм вместо 12 мм?
Для ленточного фундамента под легкий дом (каркас, брус) можно, но придется уменьшить шаг вертикальных стоек или увеличить количество продольных прутков до 6. Для кирпичного дома или плиты 10 мм - это риск. Лучше взять 12 мм, разница в цене невелика, а надежность выше.
Сколько весит метр арматуры 12 мм?
Один погонный метр арматуры диаметром 12 мм весит 0.888 кг. Чтобы перевести ваши метры в тонны, умножьте общую длину на 0.888 и разделите на 1000. Например, 300 метров * 0.888 = 266.4 кг.
Нужно ли армировать подошву свайного фундамента?
Если вы делаете ростверк (бетонную балку над сваями), да, обязательно. Схема армирования ростверка похожа на ленточный фундамент, но здесь нет давления грунта снизу, поэтому основные усилия приходятся на изгиб. Берите те же 12-14 мм прутки.
Как соединять арматуру при стыковке?
Только методом搭接а (внахлест). Минимальная длина нахлеста должна быть не менее 40 диаметров прутка. Для арматуры 12 мм это 48 см. Нахлест фиксируется вязальной проволокой с обеих сторон.
Что делать, если грунт пучинистый?
При пучинистых грунтах рекомендуется увеличивать глубину заложения фундамента ниже уровня промерзания или использовать плавающий ленточный фундамент с усиленным армированием. В таком случае диаметр арматуры лучше взять 14 мм, а шаг вертикальных стоек уменьшить до 40 см.
