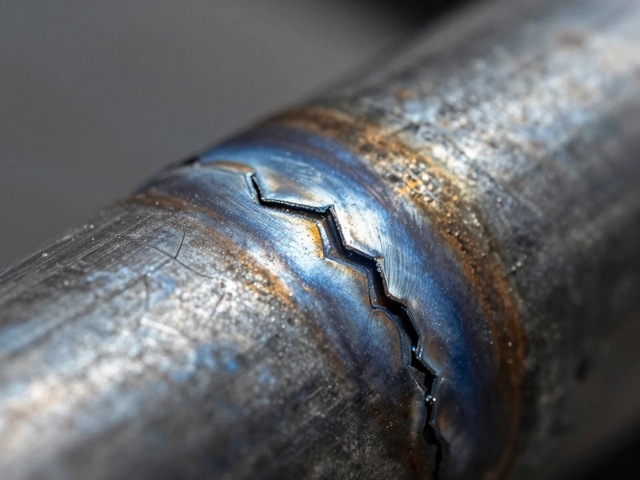

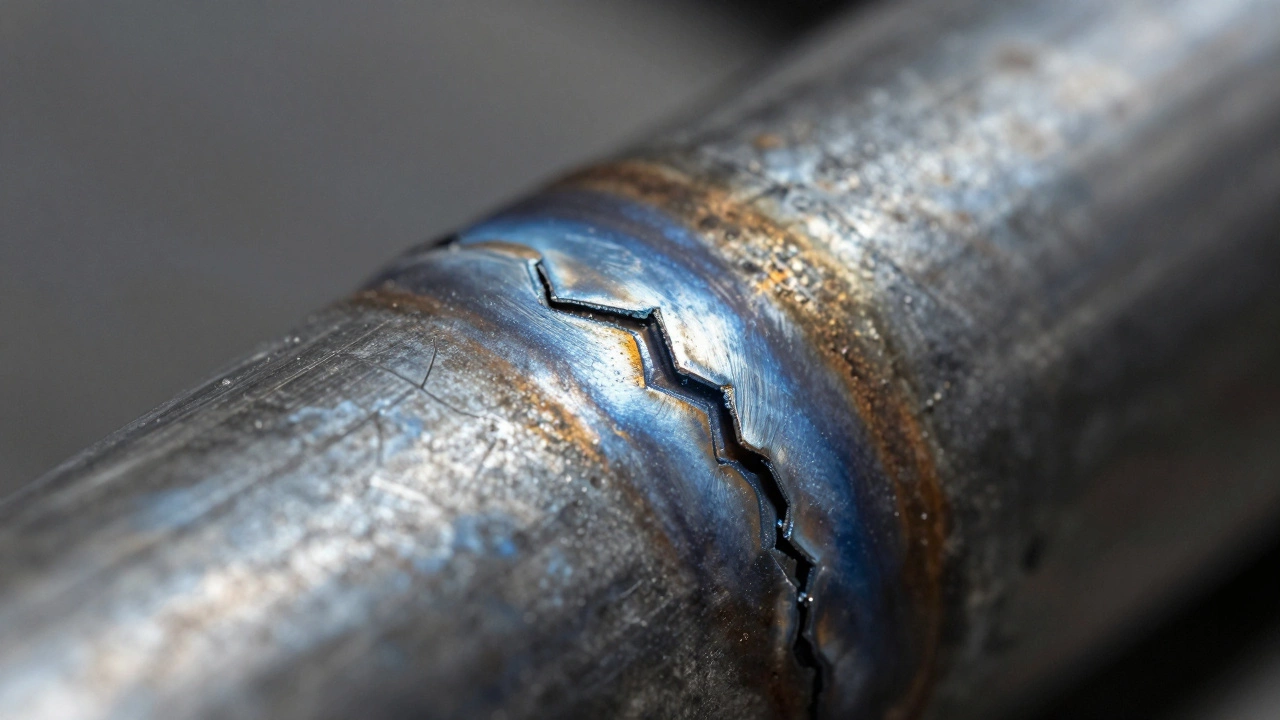

Вы только что закончили ответственный стык, зачистили шлак и увидели тонкую нить, прорезающую металл прямо у корня шва. Сердце сжимается. Это не просто косметический дефект - это путь для коррозии и потенциальная точка разрушения всей конструкции под нагрузкой. Почему прочный металл, который вы соединяли, внезапно становится хрупким именно там, где должен быть самым надежным?
Проблема трещин в околошовной зоне (ОШЗ) - одна из самых частых головных болей сварщиков, от новичков до мастеров на крупных заводах. И причина почти всегда кроется не в плохом электроде или настройках инвертора, а в физике процессов, происходящих внутри металла при экстремальном нагреве и быстром охлаждении.
Краткая суть проблемы
Трещины рядом со сварным швом возникают из-за сочетания высоких внутренних напряжений, изменения структуры металла (перегрев или закалка) и наличия концентраторов напряжений (непровары, поры). Чтобы избежать этого, нужно правильно подготовить металл, контролировать режимы сварки и применять подогрев для углеродистых сталей.
Механизм образования трещин: почему металл «ломается» сам по себе
Чтобы понять, как предотвратить трещину, нужно представить, что происходит на микроуровне. Когда вы ведете электродуговую дугу, температура в зоне плавления достигает 1500-6000°C. Металл плавится, расширяется и занимает больше места. Но вокруг этой горячей ванны находится холодный основной металл, который сопротивляется этому расширению.
Как только дуга уходит, начинается обратный процесс. Расплавленный металл остывает и сжимается. Холодный металл снова мешает ему сократиться до исходного размера. В результате в металле остаются **остаточные напряжения**. Если эти напряжения превышают предел прочности материала в данной точке - возникает трещина.
Околошовная зона (ОШЗ) - это участок основного металла, подвергшийся термическому воздействию сварки, но не перешедший в жидкое состояние. Здесь структура зерна меняется, что часто приводит к снижению пластичности.Именно в ОШЗ металл становится наиболее уязвимым. Зерна кристаллической решетки здесь перегреваются, укрупняются и теряют свою прочность. Представьте себе тесто: если часть его сильно прогреть, она станет мягкой и липкой, а при резком охлаждении - жесткой и ломкой.
Главный враг: углерод и склонность к закалке
Не весь металл ведет себя одинаково. Мягкая сталь (например, Ст3сп) прощает много ошибок. Но как только вы беретесь за конструкционные стали с повышенным содержанием углерода (Ст45, 40Х) или легированные сплавы, правила меняются.
Углерод делает сталь твердой и прочной, но одновременно снижает её пластичность. При быстром охлаждении после сварки углеродистая сталь может пройти процесс, аналогичный закалке. Образуются мартенситные структуры - очень твердые, но крайне хрупкие фазы. Такой металл не гнется, он ломается.
| Тип стали | Содержание углерода (%) | Риск трещинообразования | Рекомендуемый подогрев |
|---|---|---|---|
| Низкоуглеродистая (А3, St37) | < 0.25% | Низкий | Обычно не требуется |
| Среднеуглеродистая (45, 40Х) | 0.25% - 0.6% | Высокий | Обязателен (200-300°C) |
| Высоколегированная | > 0.6% | Критический | Предварительный + последующий отжиг |
Если вы варите толстостенную трубу из стали 45 без предварительного подогрева, шанс получить сеть мелких трещин вокруг шва стремится к единице. Быстрое охлаждение «замораживает» внутренние напряжения, и металл не успевает перераспределить их пластической деформацией.
Технические ошибки: когда виновата рука мастера
Даже идеальный металл даст трещину, если нарушить технологию процесса. Вот три самые распространенные ошибки, которые превращают качественный шов в дефектный:
- Слишком большой ток сварки. Избыточная энергия дуги вызывает глубокий проплавление и перегрев зоны термического влияния. Металл теряет прочность, а при остывании образуются крупные зерна, склонные к растрескиванию.
- Неправильная скорость ведения шва. Слишком быстрая сварка не дает металлу равномерно распределиться и остыть. Слишком медленная - приводит к перегреву и выгоранию легирующих элементов. Оптимальная скорость зависит от толщины металла и диаметра электрода/проволоки.
- Отсутствие разделки кромок. Попытка сварить два листа толщиной 10 мм встык без V-образной разделки гарантирует непровар в корне. Непровар работает как концентратор напряжений. Под нагрузкой напряжение скапливается в этом дефекте, и трещина расходится от него в окружающий металл.
Особое внимание стоит уделить корню шва. Именно здесь чаще всего начинаются трещины. Если первый проход выполнен небрежно, с порами или включением шлака, все последующие слои будут работать на усиление дефекта, а не на его маскировку.
Подготовка металла: скрытые факторы риска
Часто мы виним сварку, хотя проблема заложена еще до начала работ. Качество подготовки кромок определяет долговечность соединения.
- Заусенцы и окалина. Если края металла не зачищены болгаркой, оксидная пленка попадает в ванну расплава. Оксиды железа создают включения, которые разрывают структуру металла при остывании.
- Влага и масло. Гидрогенные трещины - особый вид дефекта. Влага на поверхности металла под действием высокой температуры разлагается на водород и кислород. Атомарный водород проникает в кристаллическую решетку металла, накапливается в порах и создает огромное внутреннее давление. Результат - взрывообразное образование трещин через несколько часов после сварки.
- Геометрия стыка. Резкие переходы, острые углы в кромках создают концентрацию напряжений. Даже идеальная сварка не спасет, если сама геометрия детали заставляет металл работать на разрыв в одной точке.
Перед началом работ обязательно обезжиривайте кромки растворителем (ацетоном или специализированными средствами) и зачищайте их до металлического блеска в радиусе 20-30 мм от стыка.
Как бороться с трещинами: практические методы профилактики
Избежать трещин можно, контролируя три ключевых параметра: температуру, скорость охлаждения и качество заполнения.
1. Предварительный подогрев
Это самый эффективный метод для углеродистых и легированных сталей. Подогрев до 150-300°C (в зависимости от марки стали) замедляет скорость охлаждения. Металл успевает перестроить свою структуру, снимая внутренние напряжения. Для локального подогрева используют газовые горелки, инфракрасные лампы или специальные термоковрики.
2. Контроль межпроходной температуры
При многослойной сварке не давайте предыдущему слою остыть полностью перед нанесением следующего. Оптимальная межпроходная температура обычно составляет 100-200°C. Это обеспечивает эффект самоотпуска, смягчая структуру металла.
3. Правильный выбор электродов
Для склонных к трещинам сталей используйте электроды с низким содержанием водорода (маркировка Б, например, УОНИ 13/55 или LB-52U). Они имеют базовый тип покрытия, которое эффективно защищает ванну от влаги воздуха.
4. Отпуск после сварки
Для критически важных конструкций (сосуды давления, несущие фермы) проводят термическую обработку после сварки. Деталь нагревают до 600-650°C и выдерживают определенное время. Это снимает до 90% остаточных напряжений и восстанавливает пластичность металла.
Диагностика: как найти трещину, которую не видно глазом
Не все трещины видны невооруженным глазом. Некоторые развиваются внутри металла или скрыты под слоем шва. Для контроля качества применяют следующие методы:
- Визуальный контроль (ВИК). Осмотр при увеличении (лупа 5-10 крат). Трещины выглядят как прямые линии с острыми краями, часто расходящиеся веером от центра шва.

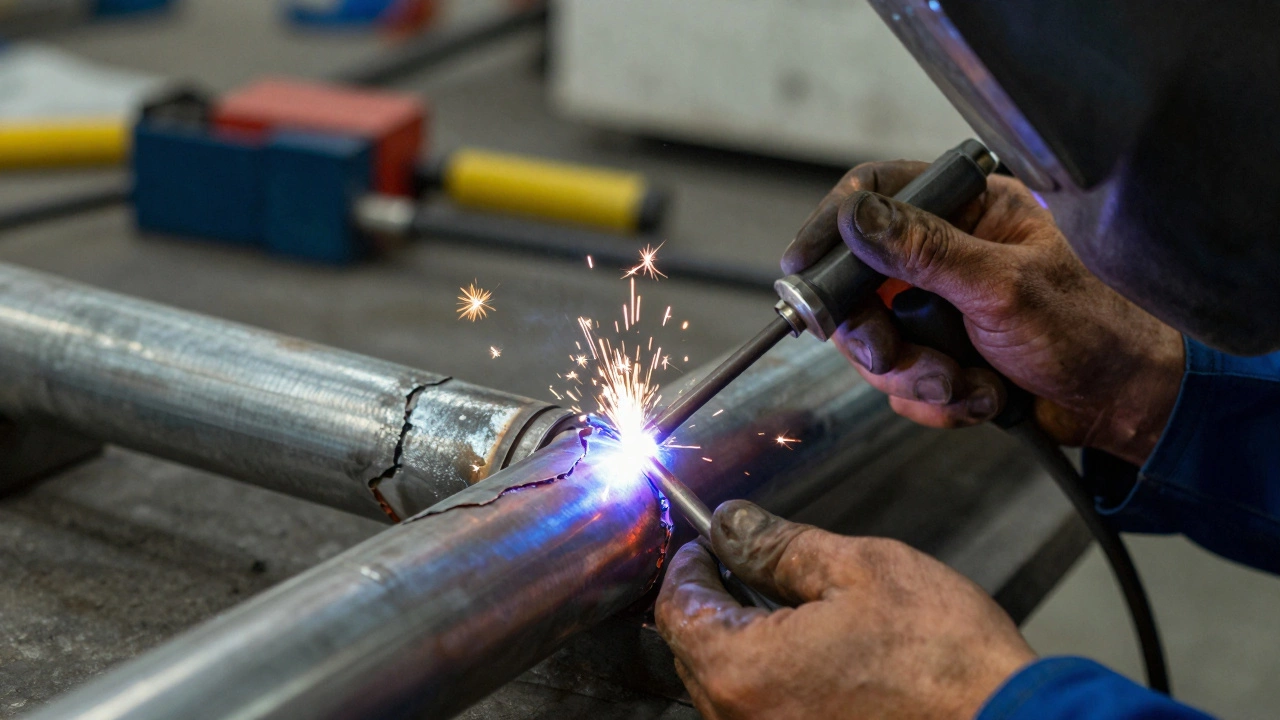

- Капиллярный контроль (ПК). Использование пенетрантов (цветных или люминесцентных). Жидкость проникает в микротрещины, проявляя их на поверхности после удаления излишков.
- Ультразвуковой контроль (УЗК). Позволяет обнаружить внутренние трещины и непровары в толще металла. Незаменим для толстостенных конструкций.
Если вы нашли трещину, её нельзя просто «заварить сверху». Дефект нужно полностью удалить дуговой воздушно-дуговой резкой или шлифованием до чистого металла, проверить отсутствие остатков дефекта капиллярным методом и только затем выполнять ремонтную сварку.
Ремонт трещин: пошаговая инструкция
Устранение трещины требует особой осторожности, так как повторный нагрев может усугубить ситуацию.
- Зазначьте конец трещины. Просверлите отверстие диаметром 3-5 мм точно на конце трещины. Это предотвратит её дальнейшее распространение во время ремонта.
- Удалите дефект. Вышейте трещину U-образным или V-образным пазом. Дно паза должно быть гладким, без острых углов.
- Подготовьте поверхность. Зачистите зону вокруг паза на 20 мм, обезжирьте.
- Примените подогрев. Особенно важно, если трещина возникла из-за закалочной хрупкости.
- Выполните сварку короткими валиками. Не пытайтесь заполнить паз одним длинным швом. Варите сегментами по 30-50 мм, начиная от середины к краям или от конца трещины к началу, чтобы снизить напряжения.
- Проведите контроль. После остывания обязательно проверьте шов капиллярным методом.
Чек-лист для предотвращения трещин
- ✓ Определена марка стали и её углеродистость.
- ✓ Выбраны электроды с низким содержанием водорода.
- ✓ Кромки зачищены, обезжирены и сухие.
- ✓ Выполнен предварительный подогрев (для сталей >0.25% C).
- ✓ Соблюдена межпроходная температура.
- ✓ Использована правильная разделка кромок для полного провара.
- ✓ Проведен визуальный или инструментальный контроль шва.
Вопросы и ответы
Можно ли варить ржавый металл без трещин?
Ржавчина (оксиды железа) содержит влагу и газы. При сварке она разлагается, выделяя водород, который вызывает гидрогенные трещины. Кроме того, ржавчина ухудшает проплавление. Перед сваркой необходимо полностью удалить ржавчину механическим способом (болгарка, щетка) до металлического блеска.
Почему трещины появляются не сразу, а через несколько часов?
Это характерно для гидрогенных (водородных) трещин. Атомам водорода, попавшим в металл из влаги или покрытия электрода, нужно время, чтобы диффундировать и скопиться в местах концентрации напряжений. Этот процесс может занимать от нескольких часов до суток. Поэтому такой дефект называют «отложенной трещиной».
Нужен ли подогрев для тонкого металла (до 3 мм)?
Для низкоуглеродистой стали толщиной до 3 мм предварительный подогрев обычно не требуется, так как тепло быстро рассеивается, и риск закалки минимален. Однако для легированных или высокопрочных сталей даже малой толщины подогрев может быть необходим согласно технологической карте.
Как отличить трещину от подреза?
Подрез - это выемка вдоль границы шва, имеющая плавные контуры и видимую глубину. Трещина - это линейный разрыв с острыми краями, часто микроскопический на поверхности, но проникающий вглубь металла. Подрез можно исправить дополнительным проходом, трещину - только удалением дефекта.
Влияет ли влажность воздуха на появление трещин?
Да, значительно. Высокая влажность (>80%) увеличивает количество влаги на поверхности металла и в покрытии электродов. Это повышает риск образования водородных трещин. В условиях высокой влажности электроды необходимо прокалить согласно инструкции, а сварку проводить под навесом или использовать защитные экраны.
