Минимальная толщина фундамента: нормы СНиП и расчет для разных типов грунта

Вы стоите на стройплощадке, смотрите в яму и задаетесь вопросом: «А хватит ли мне полуметра бетона?». Это самый опасный момент в строительстве. Экономия на сантиметрах здесь не просто жадность - это риск получить трещины в стенах через два года или перекос дверей после первой же суровой зимы. Я видел слишком много домов в Нижнем Новгороде, где хозяева пытались сэкономить на глубине промерзания, а потом платили вдвое больше за ремонт.

Ответ на вопрос о минимальной толщине фундамента не может быть одной цифрой. Здесь нет универсального рецепта вроде «всегда делайте 50 см». Все зависит от типа грунта, веса вашего дома и выбранного типа основания. Но есть строгие строительные нормы (СНиП), которые нельзя игнорировать, если вы хотите, чтобы дом стоял столетие, а не сезон.

Что такое толщина и что такое глубина?

Прежде чем считать цифры, давайте разберемся с терминами. В быту мы часто путаем эти понятия, но для инженера-проектировщика разница критична.

• Толщина (ширина) фундамента - это размер подошвы ленты или плиты по горизонтали. То есть, насколько широк сам бетонный пояс.
• Глубина заложения - это расстояние от поверхности земли до низа фундамента. Именно этот параметр защищает дом от пучения грунта зимой.

Когда спрашивают «какая минимальная толщина», чаще всего имеют в виду именно глубину заложения (чтобы избежать морозного пучения). Однако ширина ленты тоже имеет свой минимум, зависящий от несущей способности почвы. Рассмотрим оба параметра отдельно.

Минимальная глубина заложения: борьба с морозом

Главный враг фундамента в России - это вода в грунте, которая превращается в лед при замерзании. Лед увеличивается в объеме, поднимая грунт вместе с вашим домом. Весной лед тает, грунт оседает обратно. Этот цикл называется циклом пучения. Если фундамент лежит выше уровня промерзания, он будет «гулять».

Согласно актуальным СП 13.103.2003 (кодификация норм СНиП), минимальная глубина заложения должна быть ниже отметки, рассчитанной по формуле:

d_min = 0,8 * h_pmn * k_d

Где h_pmn - нормативная глубина промерзания для вашего региона, а k_d - коэффициент, учитывающий тип здания и характер взаимодействия с грунтом.

Важно понимать: если вы строите легкий каркасный дом или блок-хаус, можно использовать мелкозаглубленный фундамент (до 70 см), но только при условии, что грунт непучинистый (песок, гравий) или вы сделали качественную гидроизоляцию цоколя. Для тяжелых кирпичных или блочных домов глубина должна строго соответствовать климатическому району.

Минимальная ширина (толщина) ленты

Теперь перейдем к физической ширине бетонной стены фундамента. Здесь работают другие законы физики - давление на площадь.

Существует золотое правило: ширина фундамента должна быть как минимум на 10-15 см шире толщины наружной стены дома. Это нужно для того, чтобы вес стен распределялся равномерно по всей площади подошвы.

• Для стен из газоблока толщиной 30-40 см минимальная ширина фундамента - 40 см.
• Для кирпичных стен толщиной 51 см минимальная ширина фундамента - 50-60 см.
• Для деревянных домов (брус, бревно) допускается ширина 30-40 см, так как нагрузка значительно меньше.

Если грунт слабый (например, влажная глина или торф), ширина ленты может потребоваться большей - до 70-80 см, либо придется переходить на свайно-винтовой фундамент или плиту. Бетон сам по себе прочен на сжатие, но он хрупок на излом. Поэтому внутри такой широкой ленты обязательно нужна арматура.

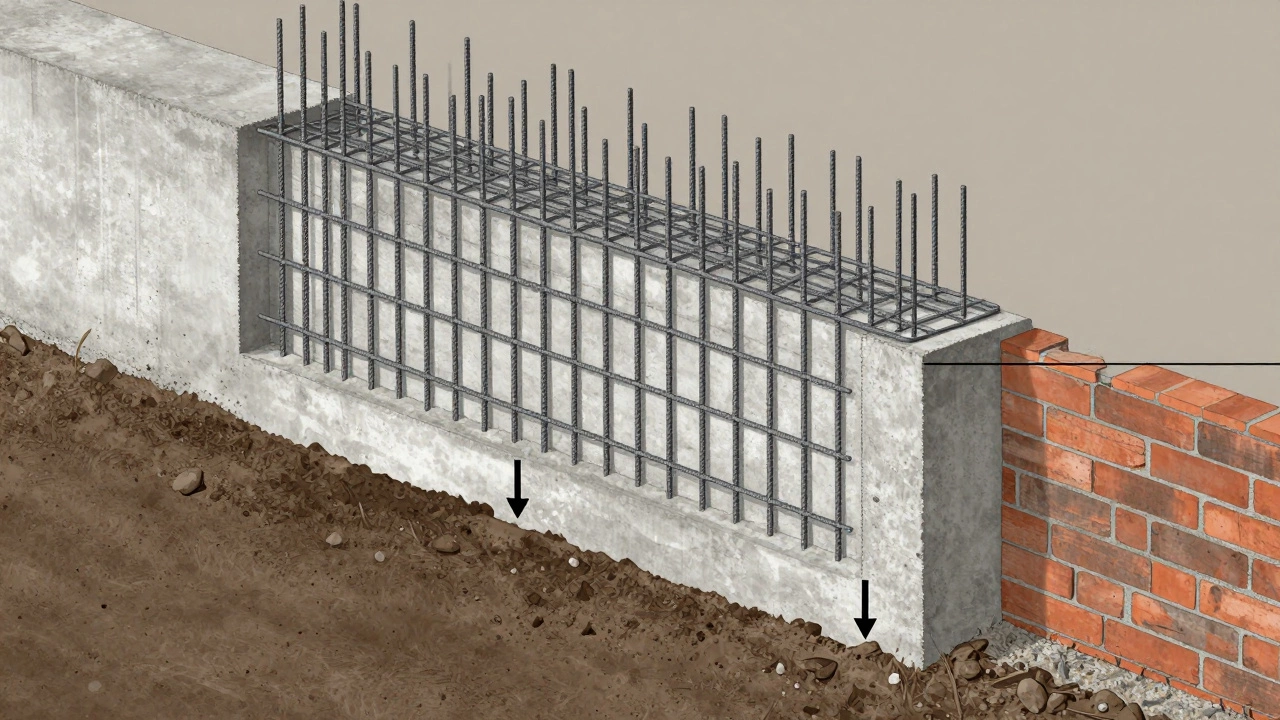

Армирование: скрытая прочность

Без правильного армирования даже метровая толщина бетона не спасет дом от разрушения. Арматура берет на себя растягивающие нагрузки, когда грунт давит на фундамент снизу или сбоку.

Минимальное количество арматуры регламентируется СП 63.13330.2018 (бетонные и железобетонные конструкции).

• Для ширины ленты до 70 см достаточно 4 прутков диаметром 12 мм (два сверху, два снизу).
• При ширине более 70 см требуется уже 6 прутков (три сверху, три снизу), иначе нижняя часть армокаркаса окажется слишком далеко от края бетона и не будет эффективно работать.

Диаметр прутка 12 мм - это стандарт для частных домов высотой до двух этажей. Если вы строите трехэтажный коттедж из тяжелого кирпича, диаметр увеличивают до 14-16 мм. Шаг хомутов (поперечных связей) обычно составляет 20-30 см.

Разные типы фундамента: свои правила игры

Концепция «толщины» меняется в зависимости от выбранной технологии. Давайте посмотрим на самые популярные варианты.

Ленточный фундамент

Классика жанра. Как мы выяснили выше, здесь важны и глубина (ниже промерзания), и ширина (шире стены). Минимальная толщина стенки самой ленты (если делать опалубку) не должна быть менее 25-30 см, чтобы обеспечить рабочее сечение для бетона и арматуры.

Плитный фундамент

Здесь «толщиной» называют высоту всей бетонной подушки. Для частного одноэтажного дома минимальная толщина монолитной плиты - 30 см. Меньше делать нельзя: плита станет слишком гибкой, и при неравномерном проседании грунта она сломается. Внутри такой плиты делают два пояса армирования (верхний и нижний), связанные между собой вертикальными стойками.

Свайно-винтовой фундамент

У свай нет «толщины» в привычном смысле. Есть диаметр трубы (обычно 108 мм или 133 мм для легких домов) и толщина стенки самой трубы (не менее 3-4 мм). Главное здесь - заглубление сваи ниже уровня промерзания грунта. Для винтовых свай это часто означает забивание на глубину 2-2,5 метра, независимо от того, какая ширина у ростверка (деревянного бруса или металлического швеллера), который крепится сверху.

Как рассчитать нагрузку самостоятельно?

Не обязательно нанимать дорогих проектировщиков для небольшого дачного домика, но базовый расчет провести стоит. Алгоритм прост:

1. Оцените вес дома. Сложите вес всех перекрытий, стен, крыши и предполагаемой мебели. Примерные удельные веса: дерево - 500 кг/м², газобетон - 800 кг/м², кирпич - 1500 кг/м², бетон - 2500 кг/м². Умножьте на площадь дома.
2. Добавьте снеговую нагрузку. Посмотрите карту снеговых нагрузок для вашей области (для Москвы и НН - это 2 зона, примерно 180 кг/м² крыши).
3. Узнайте несущую способность грунта. Песок крупный держит 3-4 кг/см², средний песок - 2-3 кг/см², глина плотная - 2-2,5 кг/см², супесь - 1,5-2 кг/см².
4. Рассчитайте необходимую ширину. Разделите общий вес дома на длину ленты и несущую способность грунта. Полученная цифра - это минимальная ширина подошвы.

Например, если ваш дом весит 100 тонн, длина ленты 40 метров, а грунт держит 2 кг/см² (20 тонн/м²): 100 т / 40 м = 2,5 тонны на метр погонный. 2,5 т / 20 т/м² = 0,125 метра. То есть теоретически хватит ширины 12,5 см. Но! Мы помним правило: ширина должна быть шире стены. Если стена 30 см, то фундамент делаем 40 см. Значит, наш запас прочности огромный, и можно смело экономить на количестве арматуры (оставив минимум 4 прутка).

Частые ошибки, которые убивают фундамент

За годы работы я заметил несколько типичных ошибок, которые совершают частные застройщики:

• Игнорирование геологических изысканий. Выкопать одну яму и посмотреть, что там грязь, недостаточно. Нужно понять уровень грунтовых вод. Если они высокие, обычный ленточный фундамент «поплывет», и потребуется дренаж или плавающая плита.
• Экономия на щебневой подушке. Под фундамент всегда насыпают слой песка и щебня (общей толщиной 20-30 см). Он работает как амортизатор и дренаж. Без него бетон будет стоять прямо на мягкой глине.
• Отсутствие гидроизоляции. Бетон впитывает воду как губка. Если не промазать бока фундамента битумом или рубероидом, вода из грунта начнет разрушать бетон изнутри, особенно в циклах замораживания-размораживания.
• Жесткая связь с отмосткой. Отмостка вокруг дома не должна жестко примыкать к фундаменту. Между ними нужен деформационный шов (пробка или битумная лента), иначе при усадке дома отмостка потрескается или, хуже того, передаст усилие на фундамент.

Когда можно уменьшать параметры?

Есть ситуации, когда можно пойти на компромисс с глубиной, но не с шириной и качеством бетона. Мелкозаглубленный ленточный фундамент (МЗЛФ) глубиной 50-70 см возможен, если:

• Грунт на участке песчаный или каменистый (непучинистый).
• Строится легкое здание (каркасник, SIP-панели, легкий брус).

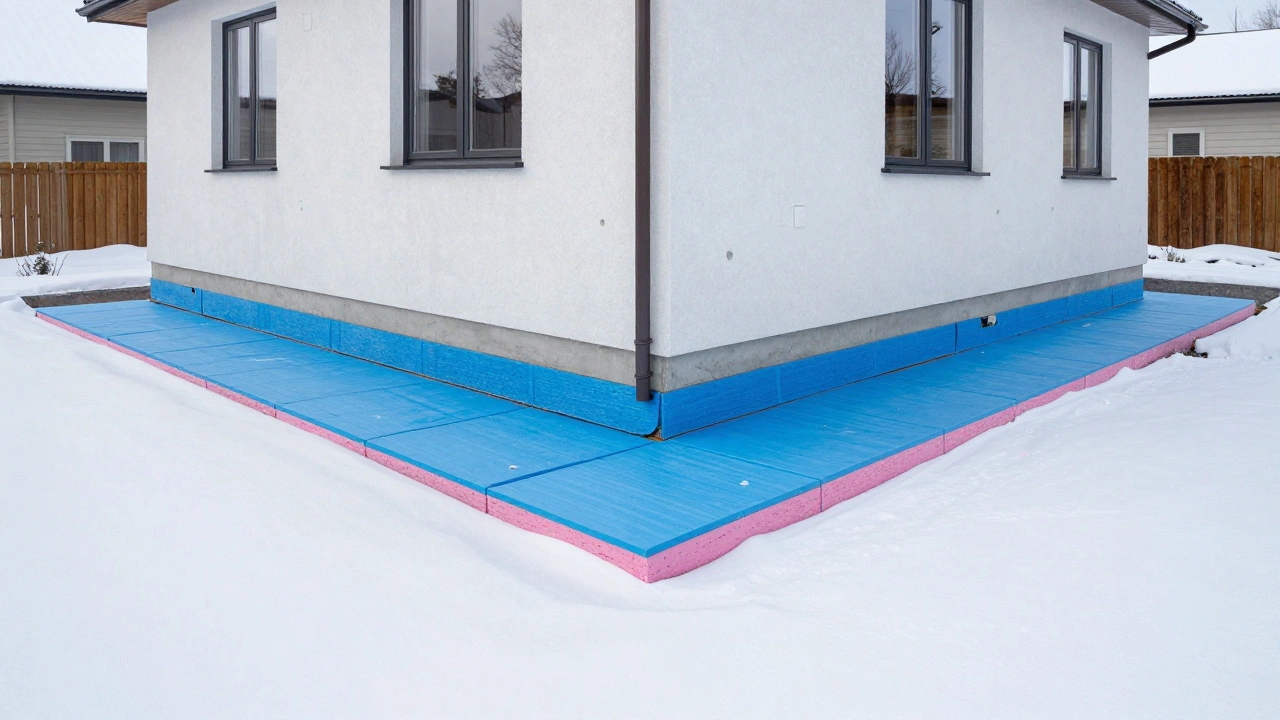

• Вы устраиваете мощный утепленный контур вокруг фундамента (технология «Шведская плита» или утепление цоколя экструдированным пенополистиролом).

Утепление грунта вокруг фундамента позволяет искусственно уменьшить зону промерзания. Теплый воздух из подполья (если оно есть) или тепло от самого бетона не дает земле замерзать глубоко. Это сложный инженерный прием, требующий точных расчетов, но он позволяет сэкономить до 30% на бетоне.
