Какая должна быть ширина шва при сварке: нормы, ошибки и практические советы

Если вы когда-нибудь видели, как сварщик делает шов - тонкий, ровный, как будто вылитый из формы - вы могли подумать, что это просто «по глазу». Но на самом деле ширина сварочного шва - это не вопрос вкуса. Это технический параметр, от которого зависит прочность конструкции, срок службы металла и даже безопасность. Неправильная ширина - и шов треснет под нагрузкой, корродирует быстрее или не проплавит основной металл. В этой статье разберёмся, какая ширина шва должна быть на практике, какие нормы есть, и почему «чем шире - тем лучше» - это миф.

Что вообще значит ширина сварочного шва?

Ширина сварочного шва - это расстояние между двумя краями наплавленного металла, измеренное перпендикулярно оси шва. Это не толщина шва, не глубина проплавления, а именно ширина на поверхности. Её измеряют в миллиметрах. В ГОСТ 5264-2018, который регулирует сварные соединения в стальных конструкциях, ширина шва - это один из ключевых параметров, влияющих на качество соединения.

Почему это важно? Потому что шов должен быть достаточно широким, чтобы обеспечить полное проплавление кромок, но не слишком широким, чтобы не перегревать металл и не вызывать деформации. Ширина шва напрямую связана с толщиной металла, типом соединения и способом сварки.

Какая ширина шва должна быть для разных толщин металла?

Нет единого значения для всех случаев. Всё зависит от толщины листа. Вот практические ориентиры, основанные на ГОСТ и опыте промышленных сварщиков:

• Металл 1-2 мм - ширина шва 2-4 мм. Тонкий металл легко прожечь, поэтому шов делают узким, с минимальной подваркой.
• Металл 3-5 мм - ширина шва 4-6 мм. Это самый распространённый диапазон для рам, каркасов, навесов. Шов должен быть чуть шире толщины металла, чтобы обеспечить прочность.
• Металл 6-10 мм - ширина шва 6-10 мм. Здесь уже нужна двусторонняя сварка или многослойная технология. Шов не должен быть уже 8 мм - иначе не будет полного проплавления.
• Металл 12 мм и толще - ширина шва 10-14 мм. Для таких конструкций (балки, опоры, рамы для тяжёлой техники) шов делают в несколько проходов. Каждый слой - не шире 10 мм, иначе металл начнёт деформироваться.

Это не жёсткие правила, а рабочие ориентиры. В реальности сварщик всегда смотрит на проплавление: если кромки хорошо сливались, а шов равномерно выглядит - значит, ширина подобрана правильно.

Как влияет тип соединения на ширину шва?

Не все соединения одинаковы. Ширина шва меняется в зависимости от того, как соединяются детали:

• Стыковое соединение - шов идёт по линии стыка. Ширина должна быть равна толщине металла плюс 1-2 мм. Например, при толщине 4 мм - шов 5-6 мм.
• Наложенный шов (нахлёст) - здесь шов делают шире, потому что он не проплавляет основной металл полностью. Ширина - от 8 до 15 мм, в зависимости от толщины листов. Чем толще - тем шире шов.
• Тавровое соединение - шов идёт по углу. Ширина шва обычно равна толщине более тонкого элемента. Для 5 мм - шов 5-7 мм. Если толщина разная, шов делают по меньшему листу.
• Угловое соединение - ширина шва определяется высотой шва. Обычно ширина равна высоте. Если высота 6 мм - ширина тоже 6 мм.

Важно: в тавровых и угловых соединениях шов должен охватывать обе детали. Если он «висит» только на одной - это не шов, а просто наплавление. Такой шов не выдержит нагрузки.

Что влияет на ширину шва помимо толщины металла?

Ширина шва - это результат нескольких факторов:

• Ток сварки - чем выше ток, тем шире шов. Но если ток слишком большой - металл прожигается, шов становится неровным, с порами.
• Скорость подачи электрода - медленно движешь - шов шире. Быстро - узкий, может не проплавить.
• Тип электрода - электроды с тонким покрытием дают узкий шов, с толстым - шире. Например, электроды типа ОЗС-4 дают более широкий шов, чем УОНИ-13/55.
• Угол наклона электрода - если держать электрод под углом 90°, шов будет узким. Если наклонить его на 30-45° - шов расширяется.
• Полярность - при прямой полярности (электрод - минус) шов глубже и уже. При обратной (электрод - плюс) - шов шире, но мельче.

Сварщик должен уметь балансировать эти параметры. Например, при сварке тонкого металла (2 мм) с помощью инвертора: ток 60-70 А, скорость - средняя, угол - 45°, электрод 2 мм. Такой режим даёт шов шириной 3-4 мм - идеально для тонкостенных конструкций.

Какие ошибки делают новички?

Самые частые ошибки - и они приводят к авариям, ремонтам и даже травмам:

• «Шире - значит прочнее». Это миф. Слишком широкий шов - это перегрев, внутренние напряжения, коробление. Металл теряет прочность, а не приобретает.
• Шов узкий, чтобы «быстрее сделать». Узкий шов - это риск непровара. Внутри шва остаётся пустота - и соединение держится только на поверхности.
• Игнорирование ГОСТ. Многие сваривают «по наитию». Но если конструкция - это мост, опора, каркас дома - это не просто «по наитию». Это нарушение требований безопасности.
• Не проверяют проплавление. После сварки нужно осмотреть шов: если по краям нет равномерного проплавления - шов не прочный. Проверяют визуально, а потом - на пробных образцах.

В Нижнем Новгороде, где много заводов и строительных площадок, я видел, как после ремонта моста через Оку треснули швы - из-за того, что сварщики сделали шов шириной 18 мм на металле 10 мм. Просто хотели «надёжнее». В итоге - перегрев, коробление, трещины. Пришлось всё переделывать.

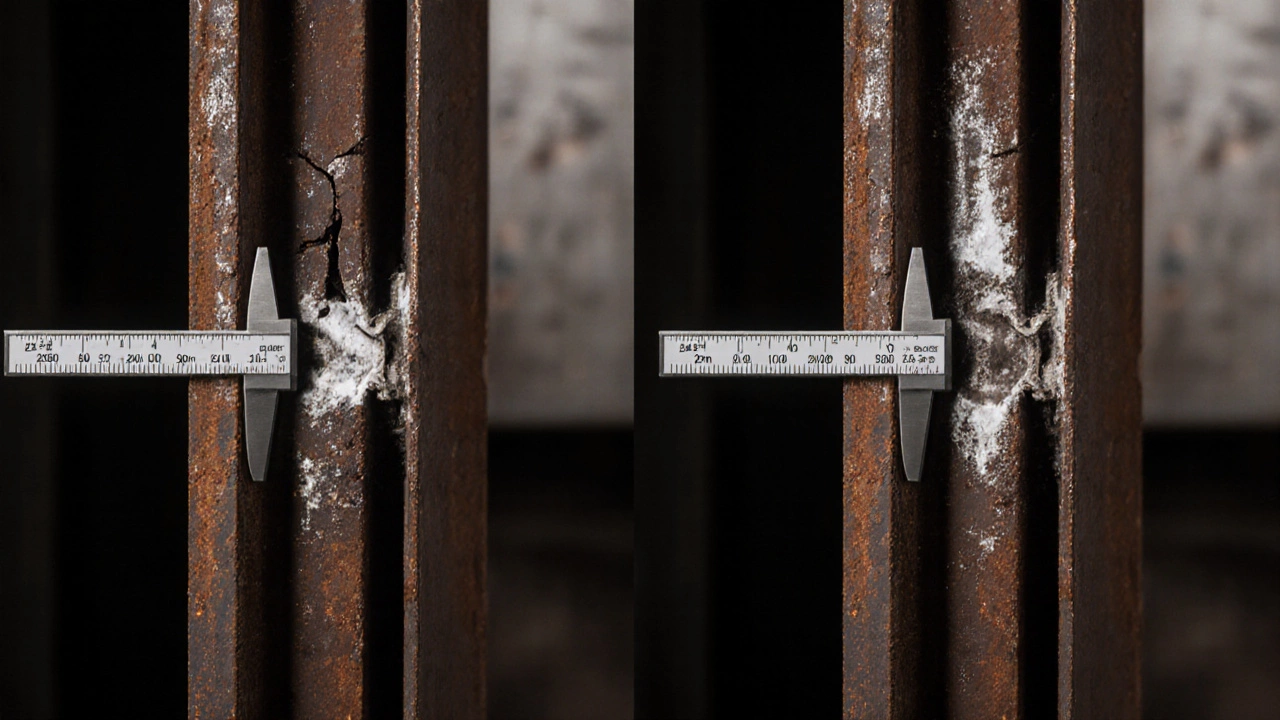

Как проверить ширину шва на практике?

Нет необходимости в сложных приборах. Просто:

1. Дождитесь, пока шов остынет.
2. Возьмите штангенциркуль или линейку с миллиметровыми делениями.
3. Измерьте ширину шва в трёх точках: в начале, в середине и в конце.
4. Сравните со стандартом для вашей толщины металла.

Если ширина везде одинаковая - хорошо. Если есть перепады - значит, вы не держали стабильную скорость или угол. Такой шов нужно переделать.

Для профессиональных работ - используют шаблоны для сварных швов. Это металлические пластины с вырезами под разные ширины. Прикладываете - и сразу видите, подходит ли шов.

Когда можно отступить от норм?

Иногда - можно. Но только если:

• Это не несущая конструкция (например, забор, навес, ящик).
• Вы работаете с низкими нагрузками.
• У вас есть опыт и вы понимаете, что делаете.

Например, если вы свариваете короб для хранения инструментов из 2-миллиметрового листа - можно сделать шов шириной 5 мм, даже если по ГОСТу достаточно 3-4 мм. Это не критично. Но если это опора для лестницы - нет. Тут строго по нормам.

Правило простое: чем выше ответственность конструкции - тем строже соблюдение параметров. В быту - можно гибко. В промышленности - ни шагу в сторону.

Что делать, если шов слишком широкий или узкий?

Если шов слишком широкий - его можно зачистить, убрать лишний металл, и заварить заново с меньшим током и большей скоростью. Но это трудоёмко. Лучше - не допускать ошибки.

Если шов слишком узкий - и вы видите, что кромки не проплавлены - шов нужно удалить полностью. Зачистить до чистого металла, и заварить с увеличенным током и медленной подачей. Никогда не пытайтесь «допаять» поверх узкого шва - это только усугубит проблему.

Итог: запомните три правила

1. Ширина шва = толщина металла + 1-2 мм - это стартовая точка для большинства случаев.
2. Шов должен быть равномерным - без перепадов, без впадин и наплывов.
3. Проверяйте проплавление - если шов снаружи красивый, а внутри пустота - это не шов, а декор.

Сварка - это не искусство, а наука. Ширина шва - не про то, как выглядит. Это про то, как держит. И если вы хотите, чтобы ваша конструкция простояла 20 лет - не экономьте на этом параметре.
