Как отличить хороший сварной шов от плохого: практическое руководство

Сварной шов - это не просто соединение двух кусков металла. Это то, что держит мост, несёт нагрузку на крыше, выдерживает давление в трубопроводе или сохраняет целостность каркаса дома. Плохой шов - это не просто некрасиво. Это потенциальная точка разрушения. И если вы не можете отличить хороший шов от плохого, вы рискуете жизнью, деньгами и временем.

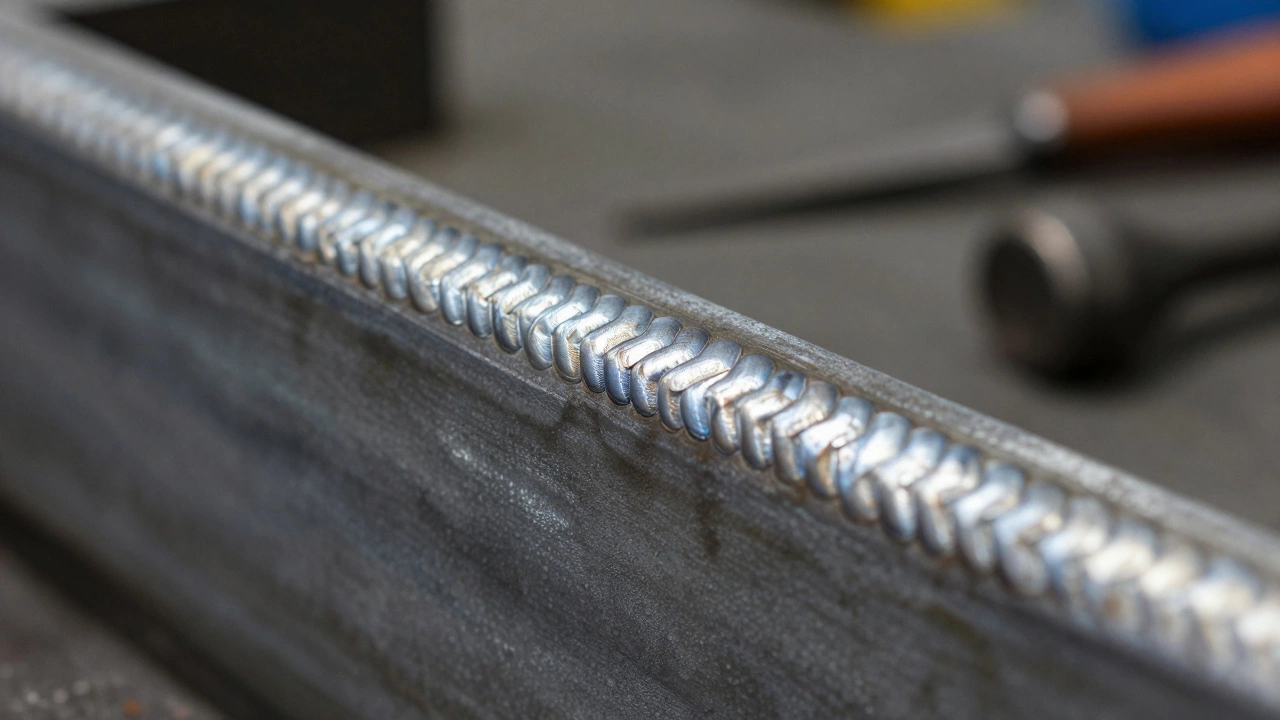

Что делает сварной шов хорошим?

Хороший сварной шов выглядит спокойно. Он не кричит о своей сложности - он просто работает. У него ровная, равномерная форма, как будто он вылит из одного куска металла. Цвет - однородный, от светло-серого до слегка темного, без пятен, трещин или вкраплений. Поверхность не должна быть шероховатой, как наждачная бумага, и не должна выглядеть как кусок расплавленного пластика, набросанный наугад.

При осмотре сбоку шов должен быть плавно переходящим от основного металла. Нет резких углов, нет впадин в основании, нет «подрезов» - это когда металл у основания шва словно съеден дугой. Хороший шов имеет небольшой усиление - не больше 2-3 мм над поверхностью. Это усиление не должно быть в виде горы, а напоминать мягкую волну, равномерно распределенную по всей длине.

Если вы свариваете толстый металл (например, 8 мм и больше), хороший шов будет многослойным. Каждый проход должен быть аккуратно наложен на предыдущий, без перекрытия, без воздушных карманов. Внутри шва не должно быть пор - это мелкие пузырьки газа, которые образуются, если металл не был очищен или дуга была слишком далека от поверхности.

Какие признаки говорят о плохом шве?

Плохой шов - это как автомобиль с оторванным колесом: он может ехать, но вы точно не захотите ехать на нем по трассе. Вот что ищите:

• Трещины - прямые или ветвистые разломы на поверхности или внутри шва. Они появляются из-за быстрого охлаждения, загрязненного металла или неправильного выбора электрода.
• Подрезы - углубления вдоль краев шва, где металл «съеден» дугой. Это снижает прочность в самой уязвимой зоне - там, где шов соединяется с основным металлом.
• Непровар - когда металл не сплавился с основой. Выглядит как темная линия или пустота вдоль края. Если провести пальцем - почувствуете борозду. Это одна из самых опасных ошибок: шов может выглядеть целым, но внутри он просто лежит на поверхности.
• Поры - мелкие дырочки, как от иголки. Они появляются из-за влаги, масла, ржавчины на металле или слишком высокой скорости сварки. Поры ослабляют шов, как дырки в стене.
• Избыточный наплыв - когда шов выглядит как гора, а не как соединение. Это не прочность, это беспорядок. Избыток металла увеличивает внутренние напряжения и делает шов хрупким.
• Неравномерная ширина - если шов то толстый, то тонкий, как змея, это признак нестабильной дуги или неопытного сварщика. Такой шов не выдержит циклических нагрузок.

Как проверить шов без приборов?

Не у всех есть рентген или ультразвуковой дефектоскоп. Но вы можете сделать многое визуально и на ощупь.

1. Посмотрите под углом. Свет должен падать на шов сбоку. Тени покажут неровности, подрезы, впадины - то, что при прямом освещении не видно.
2. Проведите пальцем. Осторожно, чтобы не обжечься. Плохой шов будет шершавым, с выступами или впадинами. Хороший - гладкий, как полированный металл.
3. Проверьте цвет. Если шов синий, фиолетовый или темно-коричневый - металл перегрет. Это значит, что структура металла изменилась. Он стал хрупким. Хороший шов - серый, с легким отливом.
4. Пощелкайте по шву. Мягким молотком или гаечным ключом. Хороший шов звучит глухо, плотно. Плохой - звенит, как пустая банка. Это признак непровара или пор.
5. Проверьте на изгиб. Если это несущая конструкция, и вы можете аккуратно попробовать слегка согнуть соединение - хороший шов не треснет, не отслоится. Плохой - сразу покажет слабое место.

Что влияет на качество шва?

Качество шва - это не волшебство. Это результат точного соблюдения простых правил.

• Чистота металла. Ржавчина, краска, масло - всё это превращает сварку в лотерею. Перед сваркой зачищайте металл до блеска. Используйте проволочную щетку, а не просто тряпку.
• Правильный ток. Слишком мало - непровар. Слишком много - прожог и перегрев. Для электрода 3 мм на стали 3-4 мм ток должен быть 80-100 А. Проверяйте инструкцию на упаковке электрода - там всё написано.
• Угол электрода. 15-25 градусов - оптимально. Если держите вертикально - дуга не будет проникать вглубь. Если слишком наклонен - шов будет плоским и широким, как мазня.
• Скорость движения. Не торопитесь. Если вы «бегаете» по шву, металл не успевает расплавиться. Если слишком медленно - перегрев. Хороший шов получается, когда вы двигаетесь так, как будто рисуете карандашом - ровно, без рывков.
• Выбор электрода. Не берите «всё подряд». Для конструкций из стали 20-40 используйте Э42 или Э46. Для ответственных узлов - Э50. Не экономьте на электродах - это самое дешёвое, что может стоить вам всего.

Где чаще всего встречаются плохие швы?

Не все места одинаково опасны. Вот где ошибки приводят к катастрофам:

• Соединения труб - особенно под давлением. Там даже мелкая пора может привести к утечке газа или воды.
• Каркасные соединения - в беседках, навесах, лестницах. Там нагрузка - не только вес, но и ветер, вибрации. Плохой шов здесь - это падение.
• Крепления к фундаменту - если шов под стальной столбом плохой, весь дом может начать «гулять».
• Места смены направления - углы, повороты. Там концентрируются напряжения. Если шов там неравномерный - он треснет первым.

Что делать, если шов уже плохой?

Если вы нашли дефект - не пытайтесь его «закрасить» новым слоем. Это как лечить перелом пластырем.

Правильный путь:

1. Снимите весь дефектный шов - зачистите до чистого металла. Используйте болгарку с отрезным диском или шлифовальный круг.
2. Очистите поверхность от окалины, ржавчины, масла.
3. Сварите заново - с правильным током, чистым электродом, ровной скоростью.
4. Проверьте снова.

Не экономьте время на переделке. Лучше потратить два часа на исправление, чем неделю на ремонт после разрушения.

Как научиться видеть швы?

Плохой шов - это не просто «не так». Это система признаков. Чтобы научиться его узнавать, смотрите на десятки швов - хороших и плохих. Запоминайте:

• Что выглядит естественно - значит, правильно.
• Что выглядит «набросано» - значит, плохо.
• Что звенит - значит, пустота.
• Что тусклее остального - значит, перегрев.

Фотографируйте свои швы. Сравнивайте через неделю. Вы увидите, как ваше мастерство растет. Сварка - это не только руки. Это глаза. И чем больше вы смотрите, тем точнее вы видите.

Заключение: качество - это не выбор, а обязательство

Сварной шов - это не украшение. Это не то, что можно «поправить потом». Он либо работает, либо нет. Нет промежуточных вариантов. Хороший шов - это когда вы спите спокойно, зная, что конструкция не сломается. Плохой шов - это когда вы каждый раз, проходя мимо, думаете: «А вдруг?»

Не тратьте время на «примерно». Не доверяйте «наверное». Проверяйте. Чистите. Сваривайте правильно. И тогда ваш шов продержится 20 лет - а не два.
