Как выглядит хороший сварной шов: признаки качественной сварки

Если вы когда-нибудь смотрели на сварной шов и думали: «А это вообще нормально?» - вы не одиноки. Многие новички, даже после нескольких месяцев практики, не могут отличить хороший шов от плохого. А между тем, от этого зависит не только внешний вид, но и безопасность всей конструкции. Хороший сварной шов - это не просто «ровный и красивый». Это результат правильных параметров, чистого металла и уверенности в руках. Давайте разберемся, как он должен выглядеть на самом деле.

Внешний вид: ровный, равномерный, без «рыбьей чешуи»

Первое, что бросается в глаза - это форма шва. Хороший сварной шов не выглядит как змея, которая ползла по металлу. Он не должен быть слишком выпуклым, как бугор, и не должен проваливаться вглубь. Оптимальная высота - примерно 1-2 мм над поверхностью металла. В идеале, шов должен плавно переходить в основной металл, без резких переходов. Если вы видите, что шов «налит» через край, как воск от свечи - это перегрев. Если он тонкий, как нитка, и почти не сливается с краем - это недовар.

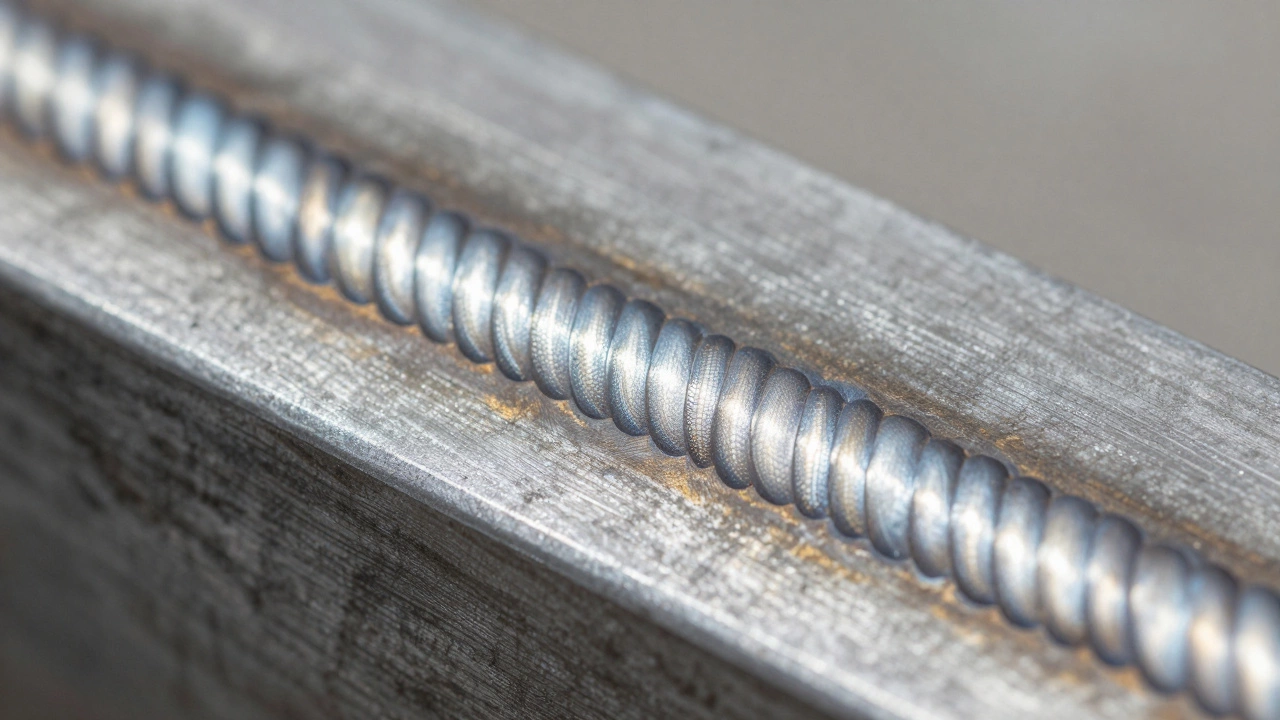

Также обратите внимание на текстуру. Хороший шов имеет равномерную чешуйчатую структуру - как будто его наложили слоями, но без больших промежутков. Если вы видите крупные, неровные «чешуйки», как у рыбы, это признак нестабильной дуги. Часто это происходит из-за слишком длинной дуги, грязного металла или неправильного угла электрода. В хорошем шве эти чешуйки мелкие, плотно прилегают друг к другу, и между ними нет пустот.

Цвет: от светло-серого до слегка золотистого

Цвет сварного шва - важный индикатор температуры и скорости охлаждения. После остывания качественный шов должен быть светло-серым, почти как у нержавейки после полировки. Если шов стал синим, фиолетовым или коричневым - это перегрев. Такое происходит, когда вы двигаетесь слишком медленно, держите электрод слишком долго на одном месте или используете слишком высокий ток. Перегрев ослабляет металл, особенно в зоне термического влияния, и делает его хрупким.

Слишком светлый шов - почти белый - тоже тревожный знак. Это значит, что металл остыл слишком быстро, и в шве могли образоваться микротрещины. Особенно это актуально при сварке толстого металла или в холодную погоду. Хороший шов не должен быть блестящим, как зеркало, но и не должен выглядеть как пепел. Он должен быть матовым, но однородным.

Отсутствие дефектов: нет пор, трещин, непроваров

Любой видимый дефект - это уже проблема. Вот что нельзя допускать:

• Поры - это маленькие воздушные пузырьки, которые остались внутри шва. Они выглядят как крошечные дырочки, как будто шов «прыскал» при сварке. Поры появляются из-за грязного металла, влаги на поверхности или плохой защиты газом (если используется аргон).
• Трещины - даже тонкие, как волос, трещины недопустимы. Они могут появиться из-за напряжений в металле, если он не был предварительно подогрет, или из-за использования неподходящего электрода.
• Непровар - когда металл не расплавился полностью, и шов просто «налег» на поверхность, не сливаясь с основой. Это самый опасный дефект. Непровар не всегда виден снаружи, но он разрушает всю прочность соединения. Чтобы его найти, нужно зачистить шов и посмотреть сбоку - если есть разрыв между швом и металлом, это непровар.
• Западания - когда шов втягивается внутрь, оставляя углубление по краю. Это признак слишком высокого тока или слишком быстрого движения электрода.

Хороший шов - это шов без дефектов. Ни одного отверстия, ни одной трещины, ни одного разрыва. Даже если он не идеально ровный, но чистый - он надежен. А вот красивый, но полный пор - это просто украшение для мусорного бака.

Геометрия: шов должен соответствовать типу соединения

Не все швы одинаковы. Форма зависит от того, как вы соединяете металлы:

• Стыковое соединение - шов должен быть равномерным по всей длине, без перекосов. Если детали не совпадают по уровню - шов будет неравномерным, и это сигнал, что вы не подготовили кромки должным образом.
• Тавровое соединение - шов должен обхватывать обе стороны угла, как будто «обнимает» угол. Если шов только с одной стороны - это слабое соединение. Хороший шов здесь должен быть немного выпуклым, чтобы выдержать нагрузку на изгиб.
• Угловое соединение - шов должен быть симметричным, с одинаковой высотой с обеих сторон. Если одна сторона выше - значит, вы не держали электрод под углом 45 градусов.

Хороший шов не просто «сварен» - он правильно спроектирован под тип соединения. Даже если вы свариваете трубу, шов должен быть равномерным по всей окружности. Нет «сухих» участков, нет «перегрева» на одной стороне.

Проверка качества: как убедиться, что шов надежен

Внешний осмотр - это только первый шаг. Есть несколько простых способов проверить качество без специального оборудования:

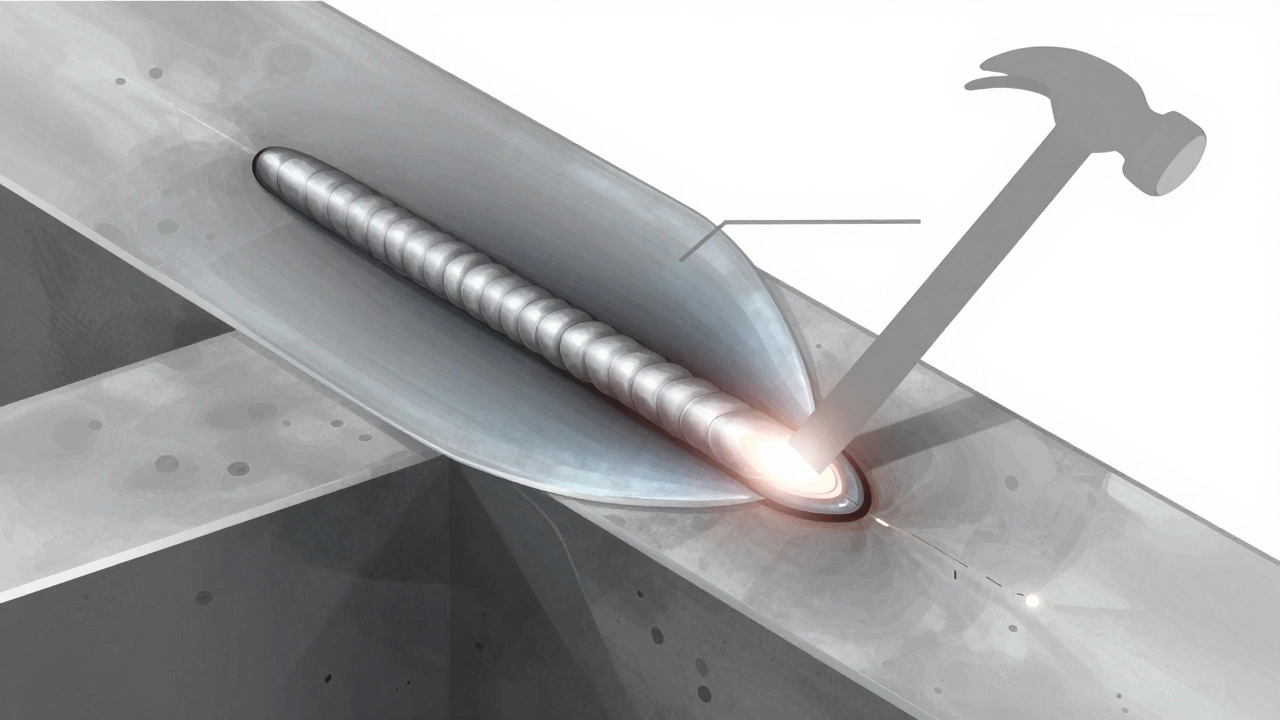

1. Проверьте на звук. Просто постучите по шву молотком. Хороший шов издает глухой, твердый звук. Если звук звонкий, как по тонкому листу - это признак пор или непровара.
2. Проверьте на изгиб. Если конструкция позволяет, попробуйте слегка изогнуть соединение. Хороший шов не треснет, не отслоится. Но не переусердствуйте - это не испытание на прочность, а просто проверка на упругость.
3. Зачистите и осмотрите. После сварки зачистите шов наждачкой или щеткой. Если под слоем шлака вы видите трещины, поры или разрывы - значит, шов плохой. Качественный шов после зачистки выглядит как единое целое с основным металлом.

Если вы свариваете что-то важное - раму, несущую конструкцию, деталь для транспорта - лучше сдать шов на рентген или ультразвуковую проверку. Но в быту, в мастерской, эти простые методы работают отлично.

Что влияет на качество шва

Хороший шов - это результат нескольких факторов, а не только умения держать электрод. Вот что реально важно:

• Чистота металла - никакой ржавчины, масла, краски. Даже тонкий слой загрязнения - это гарантия пор.
• Правильный ток - для электрода 3 мм обычно нужно 80-100 А. Слишком мало - шов не проплавит. Слишком много - металл выгорает.
• Скорость движения - не торопитесь, но и не засиживайтесь. Движение должно быть плавным, как рисование линии.
• Угол электрода - 15-30 градусов вперед по направлению движения. Если вы держите его прямо - шов будет выпуклым. Если назад - будет непровар.
• Состояние электрода - влажный или поврежденный покрытие - это путь к порам. Храните электроды в сухом месте.

Если вы свариваете регулярно - ведите простой дневник: какой ток, какой электрод, какая скорость. Через пару недель вы начнете видеть закономерности. И тогда вы перестанете гадать - «почему этот шов плохой?» - и начнете делать его правильно с первого раза.
