Вы когда-нибудь задумывались, почему одни конструкции выдерживают десятилетия нагрузок, а другие трескаются после первого же удара? Часто дело не в качестве металла или электрода, а в неправильном расчете геометрии соединения. Многие начинающие сварщики считают, что чем толще шов, тем лучше. Это опасное заблуждение. Слишком массивный шов приводит к перегреву, короблению деталей и даже снижению прочности из-за внутренних напряжений.
Правильный расчет размера сварки - это баланс между прочностью, экономией материала и сохранением целостности конструкции. В этой статье мы разберем, как определить нужные параметры шва по ГОСТу, какие формулы использовать для разных типов соединений и как избежать типичных ошибок при планировании сварочных работ.

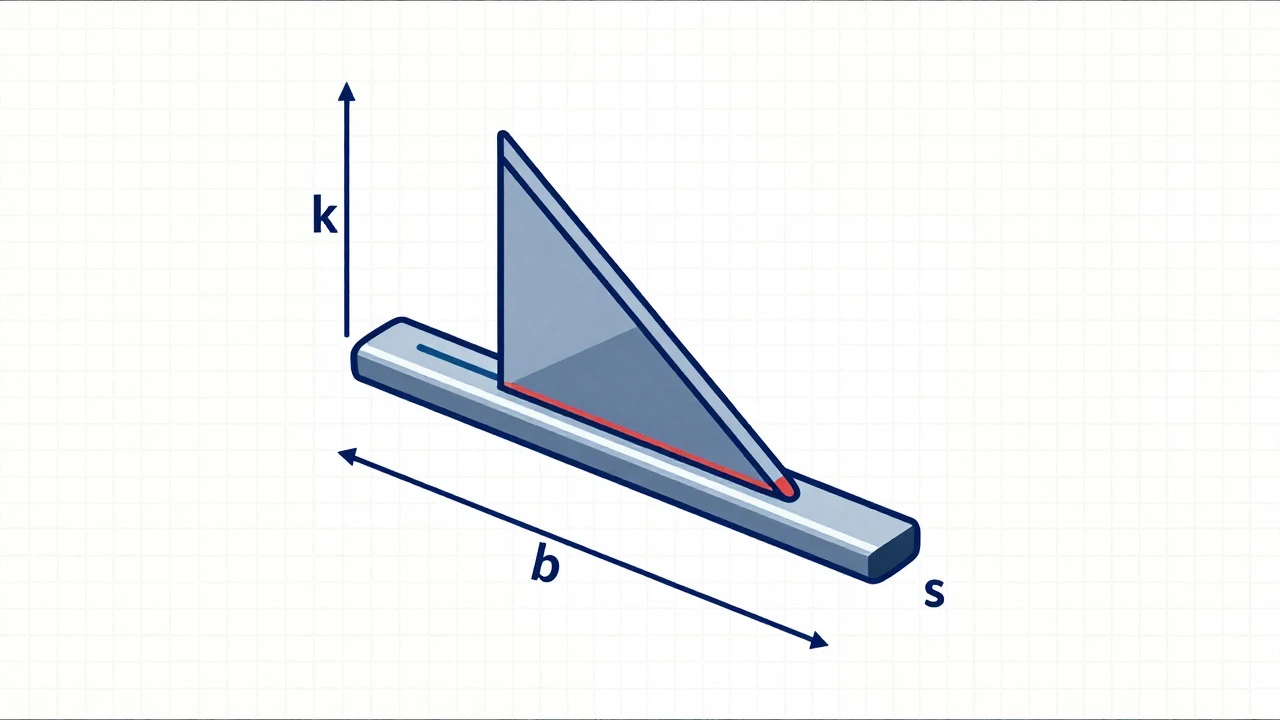

Основные геометрические параметры сварного шва
Прежде чем переходить к цифрам, нужно понять терминологию. Размер шва описывается несколькими ключевыми параметрами, каждый из которых влияет на итоговую прочность. Если вы будете говорить с технологом или читать чертеж, вам встретятся следующие понятия:
- Катет шва (k): Это расстояние от теоретической границы пересечения кромок до вершины наружного угла шва. Самый важный параметр для угловых соединений. Именно его чаще всего имеют в виду, говоря «размер шва».
- Толщина шва (s): Расстояние между корнем и выпуклой поверхностью шва. Критично важно для стыковых соединений, где металл соединяется внахлест или встык.
- Ширина шва (b): Ширина поверхности шва. Обычно она больше толщины на 1-3 мм за счет скоса граней.
- Длина шва (l): Суммарная длина всех элементов сварного соединения. Влияет на общую несущую способность узла.
Для большинства бытовых и полупрофессиональных задач (ограждения, каркасы, мебель) основным ориентиром является именно катет шва. Толщина шва становится приоритетной при работе с ответственными конструкциями, например, трубопроводами или несущими балками зданий.
Зависимость размера шва от толщины металла
Главное правило сварки: размер шва напрямую зависит от толщины соединяемых листов. Нельзя варить тонкую сталь электродом для толстых труб - металл просто прогорит. И наоборот, тонкий шов на толстом металле не обеспечит нужной прочности.
| Толщина более тонкого листа (мм) | Минимальный катет шва (мм) | Максимальный рекомендуемый катет (мм) | Тип нагрузки |
|---|---|---|---|
| 1 - 2 | 1.5 | 2.0 | Статическая, малая |
| 2 - 3 | 2.0 | 3.0 | Легкие конструкции |
| 3 - 5 | 3.0 | 5.0 | Каркасы, ограждения |
| 6 - 8 | 4.0 | 7.0 | Несущие элементы |
| 9 - 12 | 5.0 | 10.0 | Промышленные конструкции |
| Более 12 | По расчету | По расчету | Ответственные сооружения |
Обратите внимание на колонку «Максимальный рекомендуемый катет». Почему нельзя делать шов слишком большим? При избыточном объеме наплавленного металла возникают остаточные напряжения. Конструкция может искривиться (пойти винтом), а зона термического влияния расширится, что ухудшит механические свойства основного металла рядом со швом.
Формулы для расчета прочности сварного соединения
Если вам нужно точно знать, выдержит ли ваше соединение нагрузку, визуальных оценок недостаточно. Здесь вступают в силу физические формулы. Расчет ведется по площади сечения шва.
Для углового шва расчетное сечение определяется по формуле:
k = 0.7 * s
Где s - толщина более тонкого соединяемого элемента. Коэффициент 0.7 учитывает геометрию равнобедренного треугольника шва. Однако на практике катет часто принимают равным толщине металла (k ≈ s) для упрощения, если нагрузка не критическая.
Прочность на срез рассчитывается так:
N = l * k * R_w^w
Где:
- N - усилие, которое может выдержать шов (в Ньютонах или кгс).
- l - длина шва (см).
- k - катет шва (см).
- R_w^w - расчетное сопротивление сварного шва (для стали марки Ст3 этот коэффициент обычно составляет около 180 МПа или 1800 кгс/см²).
Практический пример: Вам нужно сварить уголок 50x50x5 мм к вертикальной стойке. Длина шва с каждой стороны - 10 см. Катет шва - 5 мм (0.5 см). Расчетная площадь одного шва: 10 * 0.5 = 5 см². Усилие на один шов: 5 * 1800 = 9000 кгс. Так как швов два (с двух сторон уголка), общая несущая способность узла составит 18 тонн. Этого с запасом хватит для крепления легкой лестницы или стеллажа.
Влияние типа соединения на выбор размера
Не все сварные швы выглядят одинаково. Геометрия стыка определяет, какой параметр будет решающим.
Угловые соединения
Это самый распространенный тип в быту и строительстве (т-образные и ласточкин хвост). Здесь мы ориентируемся на катет. Для динамических нагрузок (вибрация, удары) катет рекомендуется увеличивать на 10-20% от минимального значения по таблице выше. Например, для трубы диаметром 50 мм толщиной стенки 3 мм стандартный катет 3 мм может быть недостаточен, если конструкция будет подвергаться ветровым нагрузкам.
Стыковые соединения
Используются, когда нужно соединить две детали в одну плоскость. Здесь критична полная проварка. Толщина шва должна быть равна или немного превышать толщину металла. Если металл толстый (более 10 мм), требуется V-образная или X-образная разделка кромок, чтобы обеспечить доступ дуги к корню шва. Без разделки внутренний объем шва останется непроваренным, что создаст скрытый дефект.
Нахлесточные соединения
Две пластины накладываются друг на друга. Минимальная длина нахлеста должна составлять не менее 5 толщин более тонкой детали. Размер шва здесь ограничивается шириной перекрытия. Длинный непрерывный шов предпочтительнее коротких прерывистых, если позволяет время и оборудование.
Роль режима сварки в формировании размера
Даже идеальный расчет бессмысленен, если вы неправильно настроили аппарат. Параметры сварки влияют на то, насколько близко фактический шов будет к проектному.
- Сила тока: Прямая зависимость. Чем выше ток, тем глубже проплавление и тем шире/выше получается шов. Правило большого пальца: 30 А на 1 мм диаметра электрода. Для MIG/MAG сварки: примерно 20-25 А на 1 мм проволоки.
- Скорость движения горелки: Если вести электрод слишком быстро, шов будет тонким и неровным, с риском непровара. Медленное движение ведет к избыточному наплавлению и возможному прожогу.
- Диаметр электрода/проволоки: Определяет минимально возможный размер шва. Электродом 4 мм трудно сделать аккуратный шов с катетом 2 мм. Для тонкого металла используйте электроды 2.5-3 мм или полуавтомат с проволокой 0.8 мм.
Ошибки при расчете и их последствия
Даже опытные мастера иногда допускают просчеты. Вот самые частые из них:
- Игнорирование коэффициента запаса прочности. Для ответственных конструкций (крыши, мосты, подъемники) всегда добавляйте 15-20% к расчетному размеру шва. Это страховка от скрытых дефектов металла.
- Неучет коррозии. Если конструкция будет стоять под открытым небом без покраски, расчетный размер шва должен учитывать будущую потерю металла. Рекомендуется увеличивать катет на 0.5-1 мм.
- Пренебрежение подготовкой кромок. Ржавчина, краска и масло снижают качество сплавления. Шов может выглядеть красивым снаружи, но иметь пустоты внутри. Всегда зачищайте металл до блеска в зоне сварки.
- Перегрев тонкого металла. Пытаясь получить большой катет на тонкой стене (например, профильной трубе 20x20x1.5), сварщик часто прожигает её. В таких случаях используют прерывистый шов или уменьшают ток.
Проверка качества и соответствие нормам
После того как вы рассчитали и выполнили сварку, необходимо убедиться в соответствии стандартам. В России основным документом является ГОСТ 5264-80 для ручной дуговой сварки и ГОСТ 14771-76 для общих технических условий.
Визуальный контроль включает проверку:
- Отсутствия пор и трещин на поверхности.
- Ровности перехода шва в основной металл (без резких перепадов).

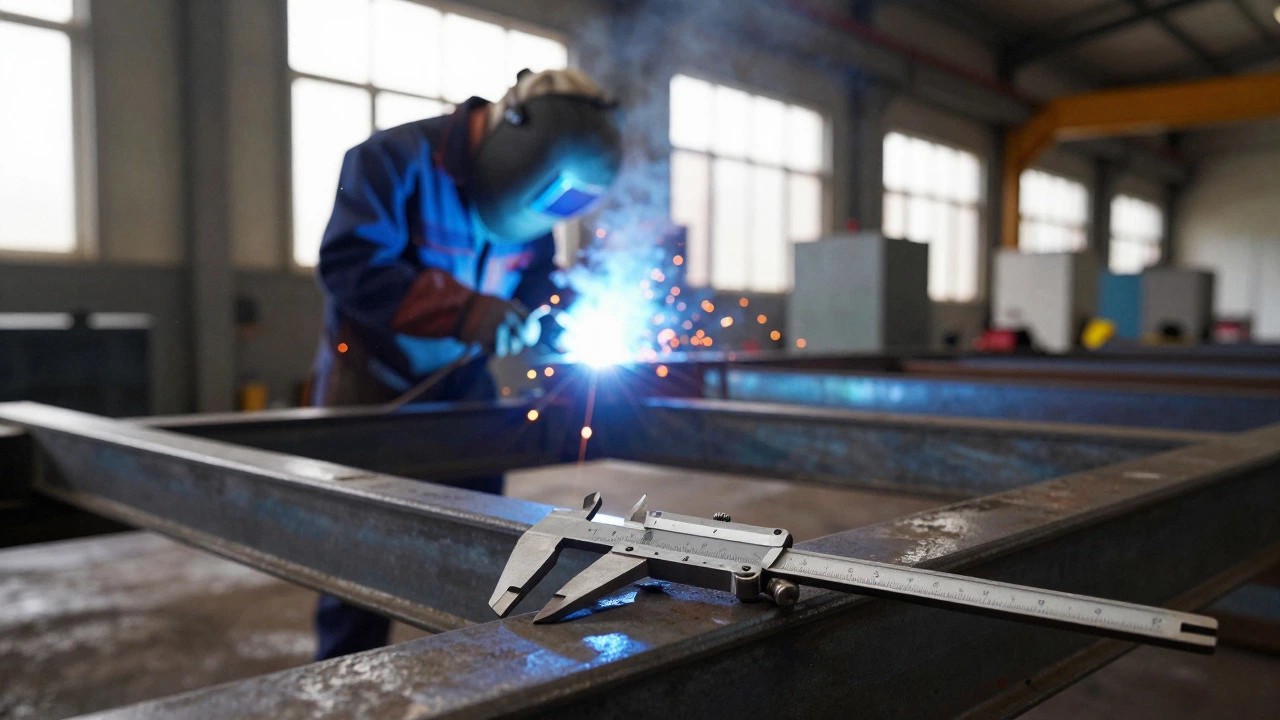

- Соответствия фактического катета проекту (измеряется шаблоном или штангенциркулем).
Для особо важных конструкций применяют рентгенографический или ультразвуковой контроль, который выявляет внутренние дефекты. Но для домашних мастерских и небольших строительных объектов визуального осмотра и измерения катета обычно достаточно.
Практические советы для новичков
Если вы только осваиваете сварку, не пытайтесь сразу считать сложные интегралы. Следуйте этим простым правилам:
- Для угловых швей берите катет равным толщине более тонкого элемента. Это безопасный минимум.
- Если металл тоньше 3 мм, используйте прерывистый шов длиной 30-50 мм с шагом 100-150 мм. Это сэкономит материал и предотвратит деформацию.
- При сварке труб обязательно делайте внутренний шов, если есть доступ. Комбинированный шов (внутри + снаружи) увеличивает прочность в 1.5-2 раза.
- Запоминайте свои настройки. Заведите тетрадь, куда записывайте: толщину металла, диаметр электрода, ток и полученный результат. Со временем у вас появится своя база данных для быстрого расчета.
Правильный расчет размера сварки превращает ремесло в точную науку. Вы экономите расходники, получаете красивые швы и, самое главное, создаете надежные конструкции, которым можно доверять жизнь и имущество. Не бойтесь ошибиться на тренировочных образцах - лучше испортить кусок арматуры сейчас, чем переделывать крышу дома через год.
Как узнать размер катета сварного шва без измерений?
Ориентировочно катет шва равен толщине более тонкого соединяемого элемента. Например, если вы варите лист толщиной 4 мм к профилю 5 мм, катет должен быть около 4 мм. Точное значение можно проверить специальным шаблоном или штангенциркулем, измеряя расстояние от вершины шва до теоретической линии пересечения кромок.
Какой минимальный размер шва допускается по ГОСТ?
Минимальный катет шва зависит от толщины металла и типа конструкции. По ГОСТ 5264-80 для стали толщиной до 3 мм минимальный катет составляет 2 мм. Для более тонкого металла (менее 2 мм) часто применяются специальные методы или прерывистые швы, так как сплошной шов может привести к прожогам.
Чем отличается толщина шва от катета?
Толщина шва (s) - это расстояние от корня до поверхности шва, измеряемое перпендикулярно поверхности. Катет (k) - это катет наибольшего вписанного равнобедренного прямоугольного треугольника в сечение шва. Для стыковых швов важна толщина, для угловых - катет. Они связаны соотношением k ≈ 0.7 * s для идеальной геометрии.
Нужно ли увеличивать размер шва для уличных конструкций?
Да, рекомендуется увеличить расчетный размер шва на 10-15%. Это компенсирует влияние коррозии и возможных вибраций от ветра или внешних воздействий. Кроме того, для уличных конструкций критически важна качественная антикоррозийная обработка самого шва после сварки.
Как рассчитать длину сварного шва для надежности?
Длина шва рассчитывается исходя из предполагаемой нагрузки. Формула: L = N / (k * R_w^w), где N - нагрузка, k - катет, R_w^w - сопротивление материала. На практике для легких конструкций длина шва должна быть не менее 5 толщин более тонкой детали. Для тяжелых нагрузок проводятся детальные инженерные расчеты.
