Как определить размер сварного шва: ГОСТ, формулы и практические советы

Вы когда-нибудь смотрели на готовый сварной стык и думали: «Нормально ли это?» На глаз отличить качественный шов от бракованного может только опытный сварщик. А вот для инженеров, технологов и технарей есть четкие правила. Размер сварного шва - это не просто эстетика. Это вопрос прочности конструкции. Если шов слишком тонкий, металл лопнет под нагрузкой. Если слишком толстый - вы переплатите за электроды и получите ненужные внутренние напряжения.

В этой статье мы разберем, как правильно измерять параметры шва, какие стандарты (ГОСТ) использовать и почему нельзя полагаться только на визуальный осмотр. Мы пройдемся по основным типам соединений и дадим конкретные цифры, которые помогут вам контролировать качество работ прямо на объекте или в цеху.

Что такое размер сварного шва и зачем его считать?

Многие новички путают внешний вид шва с его геометрическими параметрами. Красивая «чешуйчатая» поверхность ничего не говорит о том, насколько прочно соединены детали внутри. Размер сварного шва - это совокупность геометрических характеристик, определяющих объем наплавленного металла и глубину провара. Эти параметры напрямую влияют на несущую способность соединения.

Почему это важно? Представьте, что вы варите каркас для навеса. Если вы возьмете электрод диаметром 4 мм, но сделаете шов шириной всего 3 мм, металл просто не прогреется достаточно глубоко. Стык останется хрупким. С другой стороны, если вы будете класть огромный валик там, где достаточно тонкого шва, вы создадите остаточные деформации. Конструкция может пойти винтом или треснуть из-за термических напряжений.

Для корректного определения размера нужно понимать три ключевых термина:

• Ширина шва (b): расстояние между краями валика на поверхности.
• Толщина шва (a): минимальное расстояние от корня шва до его верха (для угловых швов это катет).
• Глубина провара (d): насколько расплавленный металл проник в основной материал деталей.

Основные типы швов и их параметры

Не все швы измеряются одинаково. Существует два основных типа соединений, которые встречаются в 90% случаев: стыковые и угловые. У каждого свои критерии оценки.

Угловые сварные швы

Это самый распространенный тип при монтаже металлоконструкций (уголки, балки, колонны). Здесь главным параметром является катет углового шва (линейный размер, определяющий прочность соединения двух пересекающихся элементов). Катет - это длина катета равнобедренного треугольника, который можно вписать в поперечное сечение шва.

Как измерить катет без специальных приборов? Используйте обычный штангенциркуль или даже линейку с угольником. Приложите угольник к основанию шва так, чтобы одна сторона касалась одной детали, а другая - второй. Расстояние от угла детали до точки касания гипотенузы шва и есть катет.

Есть простое правило для расчета минимального катета: он должен быть примерно равен толщине более тонкого элемента минус 1-2 мм (для листов до 5 мм) или соответствовать рекомендациям ГОСТ 5264-80 для ручной дуговой сварки. Например, для листа толщиной 4 мм нормальный катет будет 3-4 мм.

Стыковые сварные швы

Здесь мы соединяем две детали в одну плоскость. Главный параметр - толщина наплавленного металла (высота валика над поверхностью основного металла). В идеале шов должен быть слегка выпуклым, но не более чем на 3-4 мм для ответственных конструкций. Слишком большая выпуклость создает концентрацию напряжений.

Также критически важна глубина провара. Если листы толщиной 10 мм сварены в один проход без разделки кромок, провар может составить лишь 3-4 мм. Остальные 6 мм останутся холодными, и соединение будет слабым. Поэтому для толстого металла используют V-образную или X-образную разделку кромок, чтобы обеспечить полный провар по всей толщине.

Инструменты для измерения: от линейки до дефектоскопа

Точность измерения зависит от задачи. Если вы делаете гараж своими руками, хватит обычной металлической линейки. Но если вы отвечаете за мост или промышленный резервуар, нужны строгие методы.

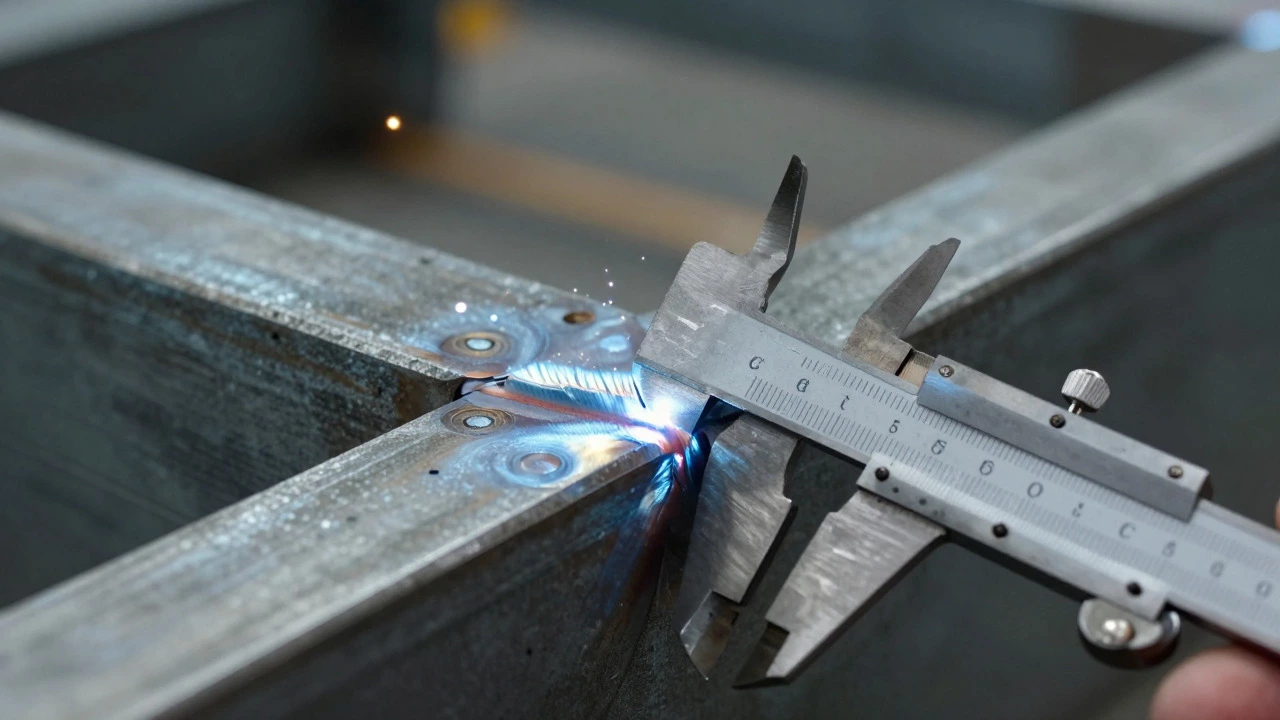

1. Штангенциркуль (ШЦ). Самый универсальный инструмент. Позволяет точно снять высоту валика и ширину шва. Минус: трудно измерить глубину провара без разрушения образца.

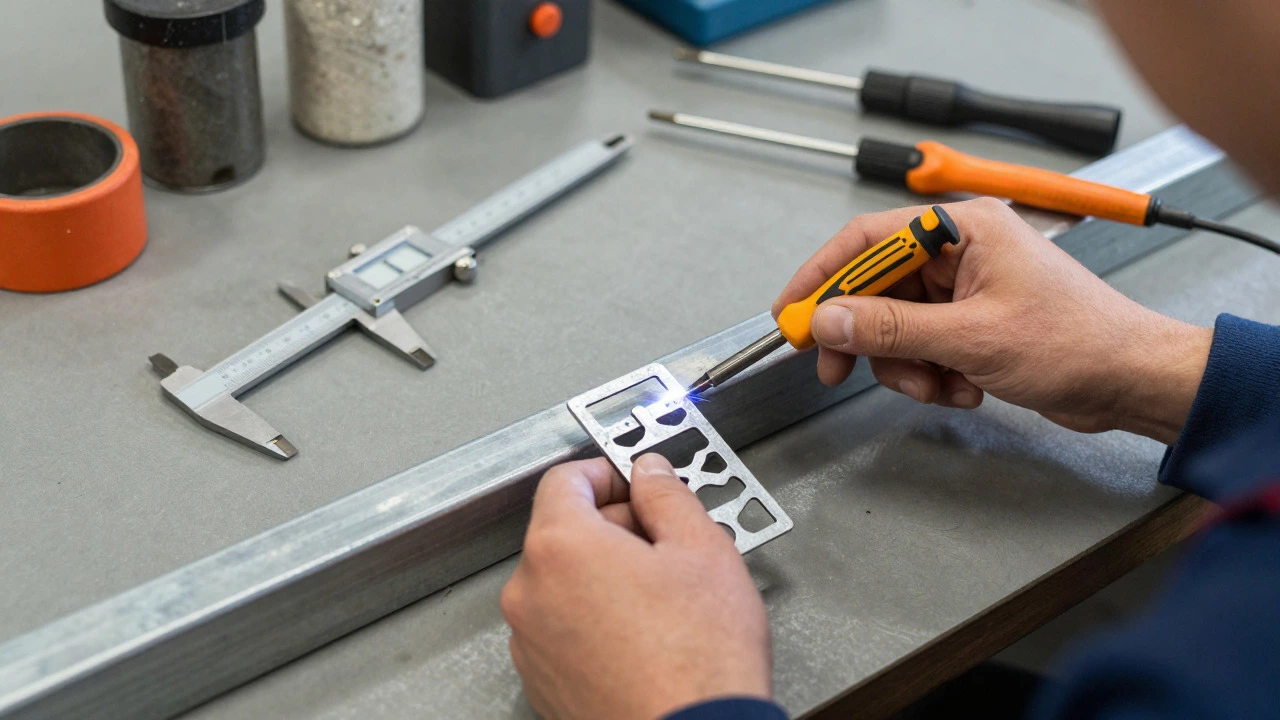

2. Шаблон сварщика. Это специальная металлическая пластина с прорезями разной формы и размера. Вы просто накладываете шаблон на шов. Если шов проходит через прорезь без зазоров - размер в норме. Это быстрый способ контроля на производстве.
3. Профилометр. Используется для высокоточных измерений шероховатости и геометрии шва. Показывает микродефекты поверхности.
4. Ультразвуковой дефектоскоп. Позволяет увидеть внутреннюю структуру шва без его разрушения. Определяет поры, трещины и непровары внутри металла.

Для большинства бытовых и полупрофессиональных задач комбинация штангенциркуля и шаблона сварщика (который можно сделать самому из стальной полосы) является оптимальным решением.

Нормативная база: какие ГОСТы знать обязательно

В России и странах СНГ контроль качества регулируется государственными стандартами. Игнорирование этих документов может привести к отказу в приемке работ или, хуже того, к аварийным ситуациям.

Ключевой документ - ГОСТ 14771-76 (стандарт, устанавливающий терминологию и обозначения сварных соединений). Он дает четкие определения всех параметров: что такое ширина, толщина, усиление и т.д. Без этого документа невозможно читать чертежи.

Также важен ГОСТ 5264-80 (требования к качеству и контролю ручной дуговой сварки). Здесь прописаны допустимые дефекты. Например, сколько пор допускается на квадратный сантиметр шва, какая максимальная глубина подреза считается браком.

Если вы работаете с конструкциями повышенной ответственности, обратите внимание на СП 70.13330.2012 (строительные нормы для металлических конструкций зданий). Этот свод правил ссылается на ГОСТы, но адаптирует их под реальные строительные условия.

Распространенные ошибки при определении размера шва

Даже опытные мастера иногда допускают ошибки, которые снижают надежность конструкции. Вот самые частые из них:

• Измерение внешнего валика вместо реального сечения. Иногда шов выглядит широким снаружи, но имеет малый угол раскрытия и маленький катет внутри. Всегда проверяйте сечение, если есть возможность.
• Игнорирование подгонки деталей. Если между деталями большой зазор (более 2-3 мм), то даже широкий шов будет иметь недостаточную толщину. Сначала подгоняйте детали, потом варите.
• Перегрев металла. Слишком толстый шов часто получается из-за низкой скорости сварки. Металл перегревается, теряет прочность и коробится. Лучше положить два тонких прохода, чем один жирный.
• Непровар корня. В стыковых швах без разделки кромок это классика. Внешне шов может выглядеть идеально, но внутри остается щель. Решение: обязательная зачистка корня шва с обратной стороны и обратная сварка.

Практический пример: как проверить шов уголка

Допустим, вы приварили уголок 40x40x4 мм к швеллеру. Как убедиться, что шов правильный?

1. Возьмите штангенциркуль.
2. Приложите губки к основанию уголка и вертикальной стороне шва.
3. Измерьте расстояние от внутреннего угла уголка до края валика. Это катет.
4. Для уголка с толщиной стенки 4 мм нормальный катет составляет 3-4 мм.
5. Если катет меньше 3 мм - шов недопустимо слабый. Если больше 5 мм - перебор, возможен прожог или коробление.

Также проверьте визуальное качество. Не должно быть глубоких подрезов (углублений у основания шва) более 1 мм и наплывов, которые мешают плотному прилеганию деталей.

Заключение: точность - залог безопасности

Определение размера сварного шва - это не бюрократия, а необходимость. Правильно подобранные геометрические параметры обеспечивают равномерное распределение нагрузок и долговечность конструкции. Используйте простые инструменты, следуйте ГОСТам и не экономьте на качестве сварки. Помните: исправить ошибку после сборки гораздо сложнее и дороже, чем сделать всё правильно с первого раза.
