Ключевые выводы
- Угол наклона рассчитывается по формулеθ = arctan(высота/протяжённость).
- Для перевода в градусы используйте коэффициент 180/π.
- Точность зависит от выбранного инструмента: уровень, наклономер или электронный датчик.
- Нормативные требования к уклону различаются для кровли, дорог и лестниц.
- Пошаговый чек‑лист поможет избежать ошибок при измерении.
Если вам когда‑нибудь нужно понять, под каким углом расположена крыша, дорожка или лестница, угол наклона формула это отношение вертикального изменения к горизонтальному и позволяет получить точный угол в градусах или радианах. Ниже разберём, как применять эту формулу в реальных условиях и какие инструменты дадут наибольшую точность.
Что именно измеряет угол наклона
Угол наклона - это угол между горизонтальной плоскостью и поверхностью, которую вы измеряете. Он показывает, насколько круто поднимается (или опускается) объект. В строительстве часто говорят о «уклоне» - синониме угла, измеряемого в процентах (высота÷протяжённость×100%).
Основная математическая модель
Самая простая и проверенная временем модель основана на тригонометрических функциях. Сначала определяем два параметра:
- Высота (разница по вертикали между начальной и конечной точкой) - обозначим её h.
- Протяжённость (горизонтальное расстояние между теми же точками) - обозначим l.
Тогда Тангенс (отношение противолежащего катета к прилежащему в прямоугольном треугольнике) угла θ равен:
tanθ=h/l
Чтобы получить сам угол, берём арктангенс (обратную функцию):
θ=arctan(h/l)
Если вам нужен результат в градусах, умножаем полученный радиан на 180/π (≈57,2958). Таким образом:
θ(°)=arctan(h/l)×180/π
Пошаговый расчёт «вручную»
- Определите высоту (h). Для этого измерьте разницу уровней между точками. Можно использовать строительный уровень или лазерный дальномер.
- Измерьте протяжённость (l) по горизонтали. Это расстояние по земле, а не по наклонной линии.
- Выполните деление h÷l, получите значение от 0 до 1 (или более, если уклон крутой).
- Воспользуйтесь калькулятором или смартфоном, введя функцию
atan(зачастую записана какarctan), чтобы получить угол в радианах. - Переведите радианы в градусы, умножив на 57,2958.
Пример: высота=30см, длина=200см. Делим 30÷200=0,15. arctan0,15≈0,149рад. 0,149×57,2958≈8,5°.
Инструменты для измерения наклона
Хотя формула позволяет считать угол «на бумаге», в полевых условиях удобнее пользоваться специализированными приборами. Ниже сравнение самых популярных:
| Прибор | Точность | Диапазон измерения | Плюсы | Минусы |
|---|---|---|---|---|
| Классический уровень с пузырьком | ±0,5° | 0‑45° | Недорого, не требует питания | Трудно измерять маленькие углы, нуждается в точном горизонтальном расположении |

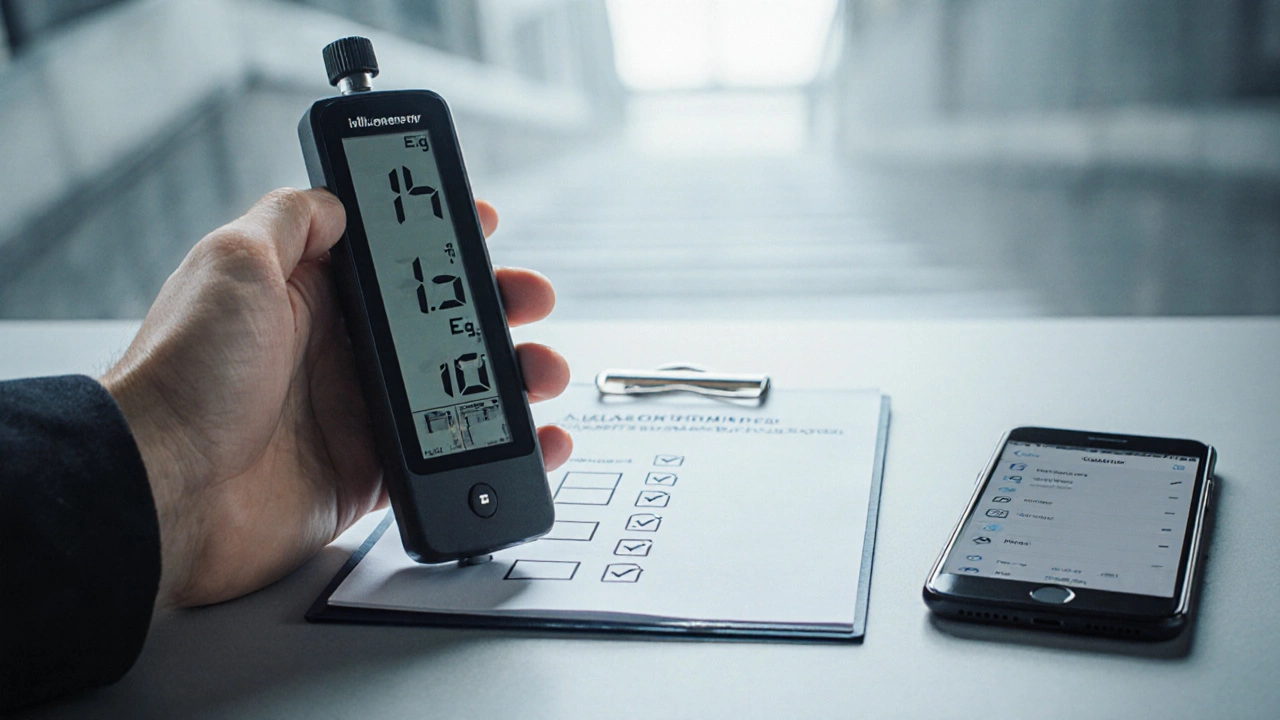

| Наклономер (инклинометр) с электронным датчиком | ±0,1° | 0‑90° | Быстрое цифровое чтение, хранит несколько измерений | Стоимость выше, нужен батарейный блок |
| Лазерный дальномер + приложение | ±0,2° (при расчёте программой) | 0‑80° (зависит от модели) | Может измерять расстояния и высоту одновременно | Требует смартфона и приложений, калибровка |
Практические примеры расчёта
1️⃣ Кровля жилого дома

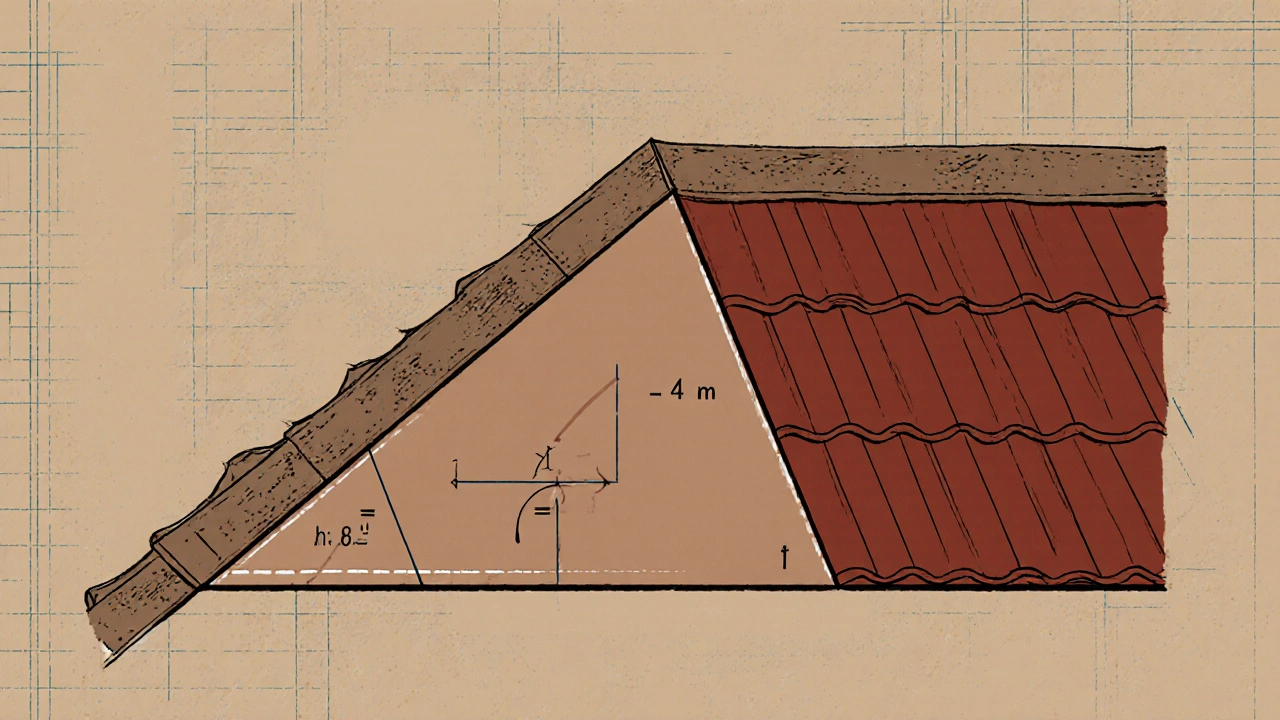

Нормативы (по СНиП) рекомендуют для скатных крыш уклон 15‑30°. Предположим, расстояние от конёка до края стены (горизонталь)=4м, высота подъёма (вертикаль)=0,8м.
tanθ=0,8÷4=0,2 → θ≈arctan0,2≈11,3°. Крышу стоит увеличить подъём до 1м, тогда tanθ=0,25 → θ≈14,0°, что уже ближе к допустимому минимуму.
2️⃣ Дорожный уклон
Для автодорог на подъёмах допускается 6‑8% (≈3,4‑4,6°). Если планируется участок длиной 200м и перепад высоты 8м, то такой перепад составляет 8÷200=0,04→4% ≈ 2,3°. Значит, текущий проект слишком пологий и потребуется увеличить высоту или сократить протяжённость, чтобы достичь нормативные 6%.
3️⃣ Лестница в помещении
Удобный угол лестницы -30‑35°. При высоте марша 18см (h) и желаемой длине площадки 55см (l): tanθ=0,18÷0,55≈0,327 → θ≈18,1°, явно слишком мелкий. Нужно уменьшить длину до 30см → tanθ=0,18÷0,30=0,6 → θ≈31°, уже в нужном диапазоне.
Чек‑лист расчёта угла наклона
- Подготовьте измерительный инструмент (уровень, наклономер, лазер).
- Очистите поверхность от мусора, чтобы измерения были точными.
- Измерьте горизонтальную протяжённость (l) от начала до конца объекта.
- Определите разницу высот (h) между теми же точками.
- Запишите полученные значения и проверяйте расчёт дважды.
- Выполните деление h÷l, затем arctan и перевод в градусы.
- Сравните результат с нормативами для вашего типа объекта.
- При необходимости скорректируйте проект (уменьшите длину, увеличьте высоту).
Ответы на часто задаваемые вопросы
Часто задаваемые вопросы
Как перевести угол из радиан в градусы без калькулятора?
Умножьте значение в радианах на 180 и разделите на π (примерно 57,2958). Если умеете работать с таблицей умножения, просто запомните коэффициент 57,3.
Можно ли использовать градусный измеритель вместо уровня?
Да, цифровой наклономер покажет угол сразу в градусах, но уровень всё‑равно нужен для проверки горизонтали, особенно при больших уклонах.
Что делать, если полученный угол превышает норматив?
Уменьшите высоту подъёма или увеличьте протяжённость. В некоторых случаях можно изменить материал (например, использовать более скользкую кровлю), но лучше скорректировать геометрию.
Как измерить угол наклона на неровной поверхности?
Снимите несколько точек измерения вдоль линии, найдите среднее значение высот, а затем примените формулу к полученным средним показателям.
Нужен ли учёт влажности при расчёте уклона дорожного полотна?
Влажность влияет на скольжение, но не меняет геометрический угол. Однако при проектировании учитывайте требования к дренажу, которые могут потребовать более крутых уклонов.
Что делать дальше?
Если расчёт показал, что угол уклона подходит, подтвердите его документально: сделайте чертёж с указанием θ и приложите результаты измерений. При несоответствиях возвращайтесь к чек‑листу, проверьте измерения заново и при необходимости поправьте проект. Для более точного контроля можно использовать приложение‑калькулятор, которое сразу выводит угол в градусах после ввода высоты и длины.
И помните, что правильно выбранный угол наклона - это ключ к долговечности крыши, безопасности дорожного полотна и комфортному подъёму по лестнице.
